Produkt QS18EK6XLPCQ
Czujnik fotoelektryczny
Czujnik refleksyjny z polaryzacją wiązki w celu wykrywania przezroczystych obiektów
Nr zamówieniowy: 3801742Alternatywny numer zamówieniowy : 801742
- Przewód PVC 150 mm z 4-pinowym złączem męskim M8 x 1
- Stopień ochrony IP67
- Wskaźnik LED widoczny ze wszystkich stron
- Koncentryczny układ optyczny
- Nastawa czułości za pomocą przycisku uczącego
- Napięcie zasilania: 10…30 V DC
- 1 × wyjście dwustanowe PNP/NPN z komunikacją IO-Link
- 1 × wyjście dwustanowe PNP/NPN
- Transmisja danych procesowych oraz parametryzacja za pomocą IO-Link
Dane ogólne
| EAN | 662488012045 |
| Kod eCl@ss (V5.1.4): | 27270902 -/- Czujnik refleksyjny |
| Numer taryfy celnej | 85365019000 |
| Kraj pochodzenia | CN |
| Waga | 46 g |
Dane techniczne
| Funkcja | Czujnik retrorefleksyjny |
| Tryb pracy | Polaryzacja (współosiowa) |
| Wykonanie | Prostokątny z gwintem |

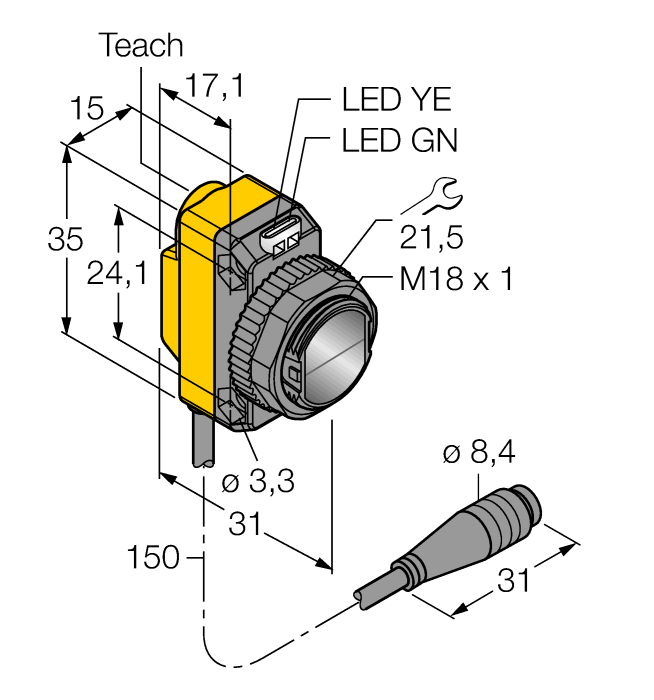

| Wymiary konstrukcji | 31 x 15 x 35 mm, QS18 |
| Zasięg | 50…3000 mm |
| Rodzaj światła | polaryzowany czerwony |
| Napięcie zasilania | 10…30 V DC |
| Funkcja wyjścia | Styk NO/NZ, PNP/NPN |
| Protokół komunikacyjny | IO-Link |
| Połączenie elektryczne | Kabel ze złączem, M8 × 1 |
| Długość kabla | 0.150 m |
| Materiał obudowy | Tworzywo sztuczne, ABS |
| Temperatura pracy | -40…+70 °C |
| Stopień ochrony | IP67 |
| Cechy szczególne | Detekcja obiektów przezroczystych, zachowanie/odrzucenie |
Data Sheets
| German | 1095 KB |
| English | 1094 KB |
| French | 1096 KB |
| Spanish | 1094 KB |
| Czech | 1095 KB |
| Dutch | 1095 KB |
| Romanian | 1095 KB |
| Russian | 1101 KB |
| Polish | 1096 KB |
| Turkish | 1095 KB |
Instrukcja
| Instrukcja szybkiego uruchomienia (j. angielski) | 472 KB |
| Instrukcja stosowania (j. angielski) | 1406 KB |
| Instrukcja obsługi | 1170 KB |
Oprogramowanie konfiguracyjne
Plik konfiguracyjny
Skrócona instrukcja obsługi
Akcesoria montażowe
|
SMB18A
Uchwyt montażowy, prostopadłościenny, stal nierdzewna, dla czujników z gwintem 18 mm |
3033200 |
|
SMB18AFAM10
Uchwyt montażowy, materiał VA 1.4401, dla gwintu M10 x 1,5, długość gwintu 18 mm |
3012558 |
|
SMBQS18A
Uchwyt montażowy, stal nierdzewna, dla gwintu 18 mm |
3069721 |
|
SMB18SF
Uchwyt montażowy, czarny PBT, dla czujników z gwintem 18 mm, obrotowy |
3052519 |
Podłączenie
|
PKG4M-2/TEL
Kabel połączeniowy, złącze żeńskie M8, proste, 4-styk., długość kabla: 2 m, materiał powłoki: PVC, czarny; aprobata cULus |
6625061 |
|
PKW4M-2/TEL
Kabel połączeniowy, złącze żeńskie M8, kątowe, 4-styk., długość kabla: 2 m, materiał powłoki: PVC, czarny; aprobata cULus |
6625067 |
Akcesoria funkcjonalne
|
BL67-4IOL
4-kanałowy moduł nadrzędny IO-Link dla systemu zdalnych I/O BL67 |
6827386 |
|
BL20-E-4IOL
4-kanałowy moduł nadrzędny IO-Link dla systemu zdalnych I/O BL20 |
6827385 |
|
USB-2-IOL-0002
Master IO-Link ze zintegrowanym portem USB |
6825482 |
|
TBIL-M1-16DXP
16-kanałowy hub I/O przeznaczony do podłączenia 16 sygnałów dwustanowych PNP do modułu nadrzędnego IO-Link (wejście/wyjście elastycznie wybierane dla każdego kanału) |
6814102 |
|
TBEN-S2-4IOL
Kompaktowy, wieloprotokołowy moduł I/O, 4 porty mastera IO-Link 1.1 klasa A, 4 uniwersalne kanały PNP 0,5 A |
6814024 |
|
BRT-84
Round reflector, reflection coefficient 1.4, material acrylic, ambient temperature -20 … +60 °C |
3058979 |
