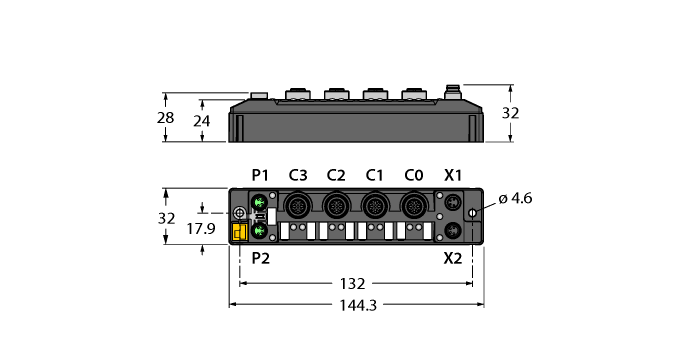

Produkt TBEN-S2-4IOL
Kompaktowe, wieloprotokołowe moduły I/O dla Ethernet
4 kanały urządzeń nadrzędnych IO-Link
4 uniwersalnych kanałów dwustanowych PNP, 0,5 A, diagnostyka kanałów
Nr zamówieniowy: 6814024- Urządzenie PROFINET, urządzenie EtherNet/IP, serwer Modbus TCP, CC-Link IE field basic
- Zintegrowany przełącznik Ethernet
- Obsługa 10 Mb/s / 100 Mb/s
- 2 × M8, 4-styk., połączenie Ethernet fieldbus
- Redundancja systemu PROFINET S2
- Obudowa wzmacniana włóknem szklanym
- Testowane pod kątem odporności na wibracje i wstrząsy
- Szczelnie obudowana elektronika modułu
- Stopień ochrony IP65, IP67, IP69K
- Złącze męskie M8, 4-stykowe, do zasilania
- Grupy napięciowe z separacją galwaniczną
- ATEX strefa 2/22
- CCC-Ex
- Złącza M12 dla urządzenia nadrzędnego IO-Link, 5-stykowe
- Protokół IO-Link 1.1
- Programowalny interfejs ARGEE

Dane ogólne
EAN | 4047101309256 |
Kod eCl@ss (V5.1.4): | 27250302 -/- Moduł dwustanowych I/O (peryferia) |
Numer taryfy celnej | 85176200000 |
Kraj pochodzenia | DE |
Waga | 213 g |
Dane techniczne
Protokół sieciowy | Modbus TCP, EtherNet/IP, PROFINET, CC-Link IE Field Basic |
Signal type | IO-Link, Wyjście dwustanowe, Wejście/wyjście dwustanowe, Wejścia dwustanowe |
Technika połączeniowa | M12 |
Typ urządzenia | Moduły I/O, kompaktowa stacja, Obiektowy sterownik logiczny (ARGEE) |
Prędkość transmisji sieciowej | 10/100 Mbps |
Technologia podłączenia sieciowego | 2 × M8, 4-styk. |
Temperatura pracy | -40…+70 °C |
Stopień ochrony | IP65/IP67/IP69K |
Certyfikaty | ATEX strefa 2/22, cULus, IECEx, CCC |
Data Sheets
German | 463 KB |
English | 460 KB |
French | 462 KB |
Spanish | 451 KB |
Czech | 463 KB |
Dutch | 461 KB |
Romanian | 462 KB |
Russian | 329 KB |
Polish | 464 KB |
Chinese | 553 KB |
Turkish | 464 KB |
Certyfikat
Deklaracja producenta
Deklaracja zgodności dla UE i Wielkiej Brytanii | 242 KB |
Deklaracja zgodności z ATEX dla UE i Wielkiej Brytanii | 120 KB |
Instrukcja
Instrukcja obsługi
Katalog ogólny
Lista akcesoriów
Oprogramowanie
Oprogramowanie konfiguracyjne
Plik CAD
Plik konfiguracyjny
Przegląd produktów
Rozkładówka produktu
Systemy wieloprotokołowe I/O do sieci Ethernet | 445 KB |
Wieloprotokołowe moduły I/O z urządzeniem IO-Link Master | 795 KB |
Rozkładówka technologii
Skrócona instrukcja obsługi
Akcesoria montażowe
![]() |

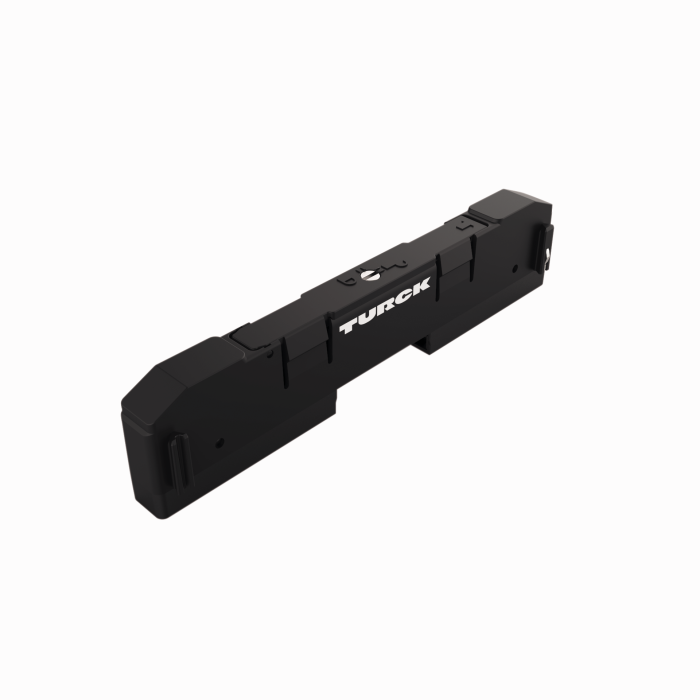

TBNN-S0-DRS-01
Adapter do grup montażowych modułów TBEN-S na szynie DIN |
6814040 |
![]() |

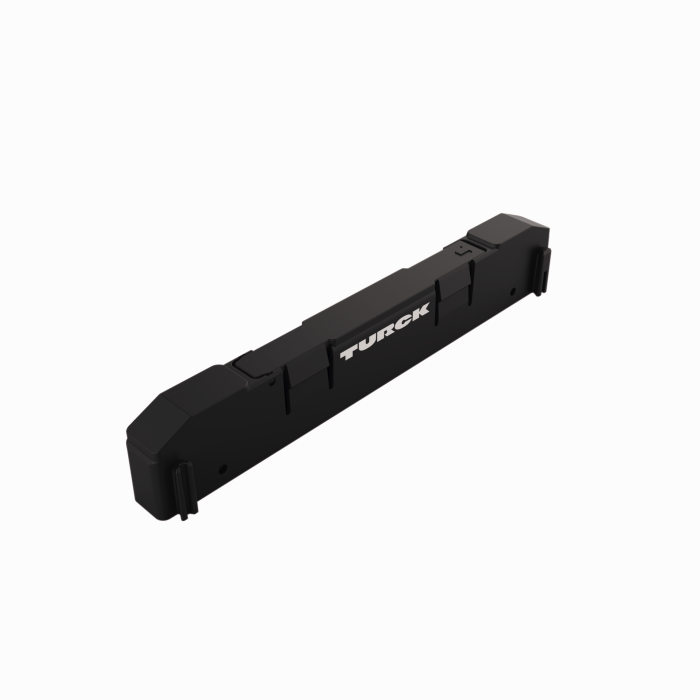

TBNN-S0-STD-01
Adapter do grup montażowych modułów TBEN-S na płycie montażowej |
6814043 |
![]() |

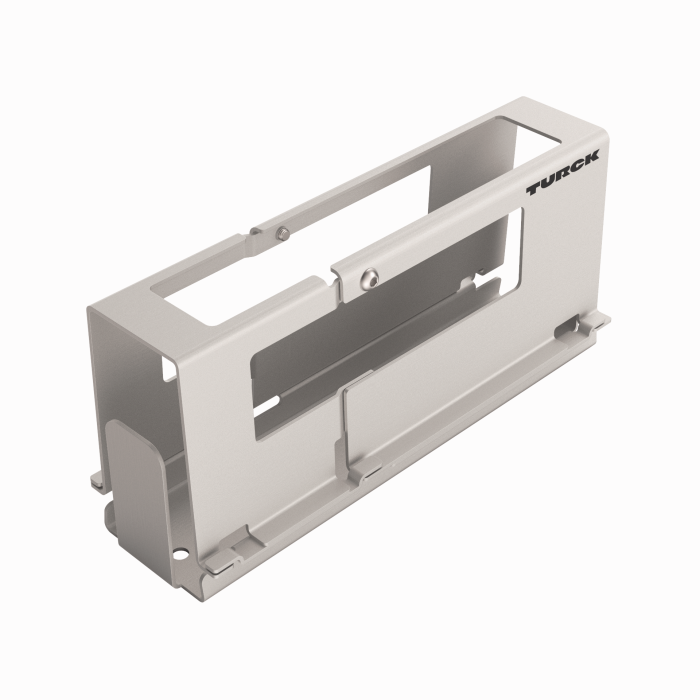

TB-SG-S
Obudowa ochronna do kompaktowych modułów wejścia/wyjścia TBEN-S przeznaczonych do zastosowań w strefie ATEX 2/22 |
100014866 |
Akcesoria podłączeniowe — zasilanie
![]() |

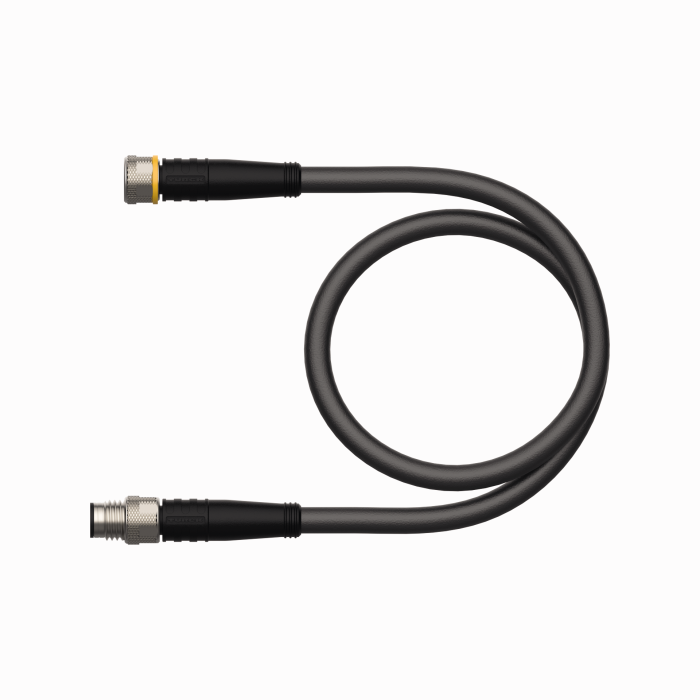

PKG4M-2-PSG4M/TXL
Kabel przedłużający, złącze żeńskie M8, proste, 4-styk. — złącze męskie M8, proste, 4-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625673 |
![]() |

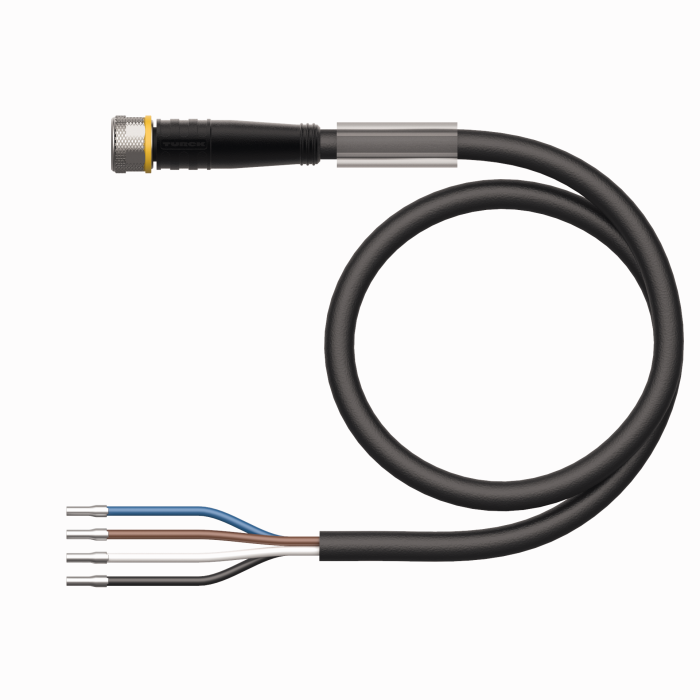

PKG4M-2/TXL
Kabel połączeniowy, złącze żeńskie M8, proste, 4-styk., długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625553 |
![]() |

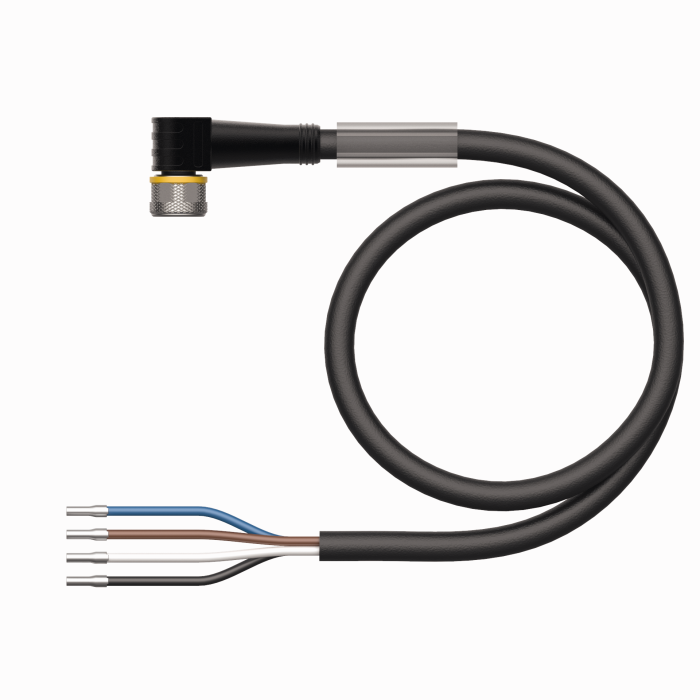

PKW4M-2/TXL
Kabel połączeniowy, złącze żeńskie M8, kątowe, 4-styk., długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625559 |
Akcesoria podłączeniowe — I/O
![]() |
RKC4T-2-RSC4T/TXL
Kabel przedłużający, złącze żeńskie M12, proste, 3-styk. — złącze męskie M12, proste, 3-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625604 |
![]() |
WKC4T-2-RSC4T/TXL
Kabel połączeniowy, złącze żeńskie M12, kątowe, 3-styk. — złącze męskie M12, proste, 3-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625636 |
![]() |
VBRS4.4-2RKC4T-1/1/TXL
2-portowe systemy połączeniowe — trójnik Y z kablem, złącze męskie M12, proste, 4-styk. — 2 × złącze żeńskie M12, proste, 3-styk.; długość kabla: 1 m, materiał powłoki: PUR, czarny |
6628112 |
![]() |
WKC4.5T-2-RSC4.5T/TXL
Kabel połączeniowy, złącze żeńskie M12, kątowe, 5-styk. — złącze męskie M12, proste, 5-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625644 |
![]() |
RKC4.5T-2-RSC4.5T/TXL
Kabel przedłużający, złącze żeńskie M12, proste, 5-styk. — złącze męskie M12, proste, 5-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625612 |
![]() |
WKC4.4T-2-RSC4.4T/TXL
Kabel przedłużający, złącze żeńskie M12, kątowe, 4-styk. — złącze męskie M12, proste, 4-styk., długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625640 |
![]() |
RKC4.4T-2-RSC4.4T/TXL
Kabel przedłużający, złącze żeńskie M12, proste, 4-styk. — złącze męskie M12, proste, 4-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625608 |
![]() |
RK 4.4T-2-RS 4.4T
Kabel siłownika i czujnika, przedłużający, złącze żeńskie M12, proste, 4-styk., złącze męskie M12, proste, 4-styk., IP68, IP69K, długość kabla: 2 m, kabel w powłoce PVC, kolor szary, dostępne również inne długości i wersje kabli, patrz www.turck.com |
U2445 |
![]() |
RK 4.5T-2-RS 4.5T
Kabel siłownika i czujnika, przedłużający, złącze żeńskie M12, proste, 5-styk., złącze męskie M12, proste, 5-styk., IP68, IP69K, długość kabla: 2 m, kabel w powłoce PVC, kolor szary, dostępne również inne długości i wersje kabli, patrz www.turck.com |
U2187-1 |
Akcesoria podłączeniowe — sieć
![]() |

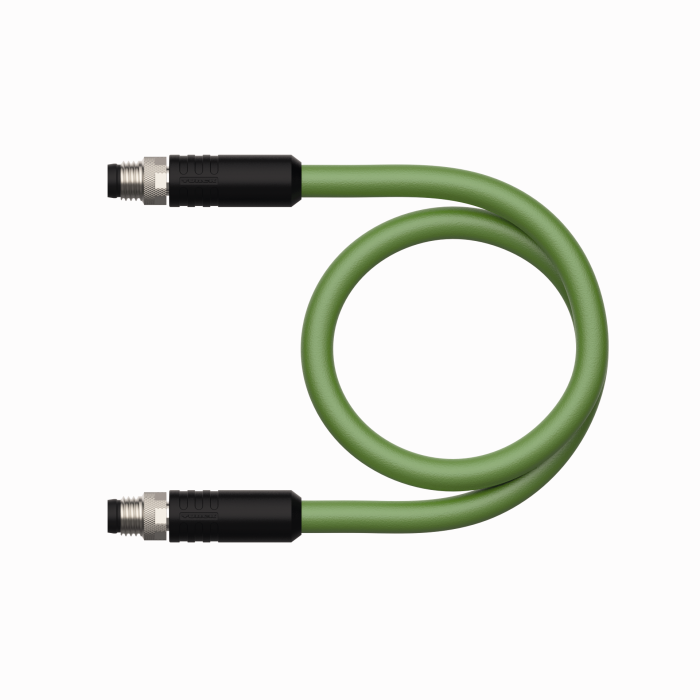

PSGS4M-PSGS4M-4422-2M
Przemysłowy kabel przedłużający Ethernet, złącze męskie M8, proste — złącze męskie M8, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635237 |
![]() |

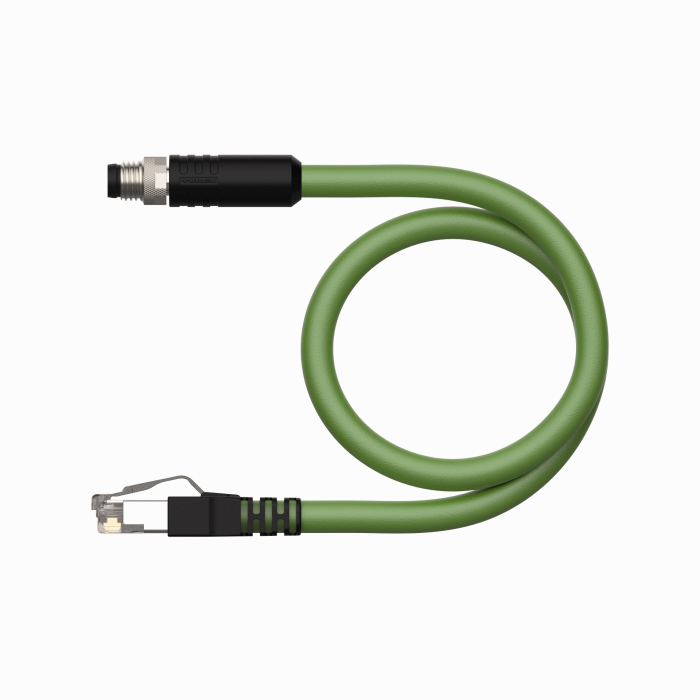

PSGS4M-RJ45S-4422-2M
Przemysłowy kabel Ethernet, złącze męskie M8, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635247 |
![]() |

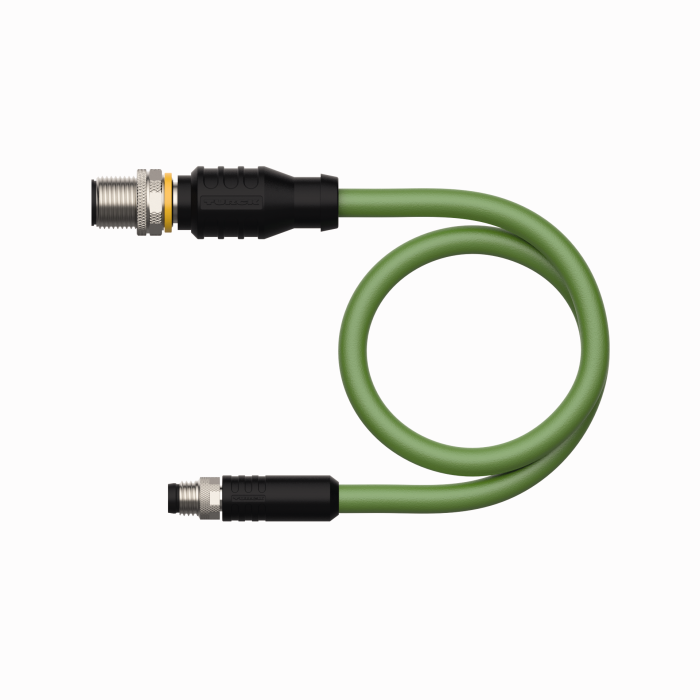

RSSD-PSGS4M-4422-2M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie M8, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635160 |
![]() |

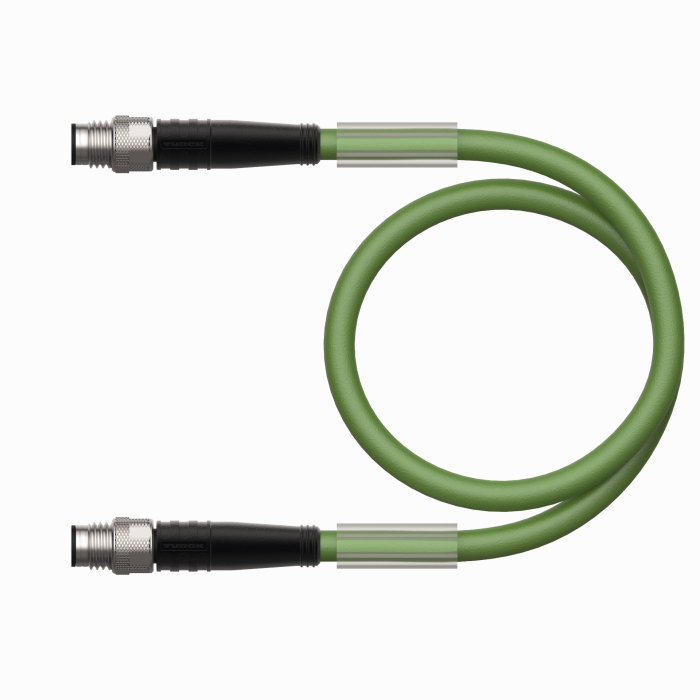

PSG4M-0.2-PSG4M/TXN
Przemysłowy kabel Ethernet, używany jako mostek do podłączania modułów TBEN-S; złącze męskie M8, proste do złącza męskiego M8, prostego, długość kabla: 0,2 m, materiał powłoki: PUR, zielony |
6630376 |
