Produkt REM-E-121T10S-9D38B-H1151
Enkoder absolutny obrotowy – wieloobrotowy
Seria Efficiency

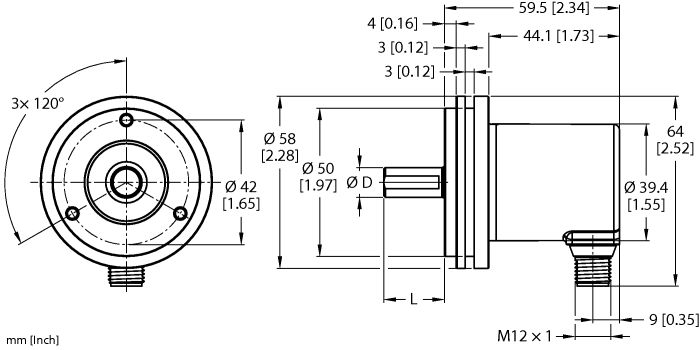

Nr zamówieniowy: 100011518- Kołnierz synchroniczny, Ø 58 mm
- Wał lity, Ø 10 mm × 20 mm
- Magnetyczna zasada działania
- Materiał wału: stal nierdzewna
- Klasa ochrony IP64 na obudowie i po stronie wału
- ‐20…+70 °C
- Maks. 4000 obr./min (praca ciągła 2000 obr./min)
- Technologia pozyskiwania energii
- 10…30 VDC
- CANopen
- Męskie złącze M12 × 1, 5-stykowe
- Jednoobrotowa rozdzielczość skalowalna do 14-bitowej, domyślnie 14-bitowa
- Wieloobrotowa rozdzielność skalowalna maks. do 24-bitowej poprzez rozdzielczość całkowitą
- Rozdzielczość całkowita skalowalna do 38-bitowej, domyślnie: 25-bitowa

Dane ogólne
EAN | 4047101546873 |
Kod eCl@ss (V5.1.4): | 27270501 -/- Przetwornik położenia, absolutny |
Numer taryfy celnej | 90318080000 |
Kraj pochodzenia | DE |
Waga | 370 g |
Dane techniczne
Linia enkodera | Efficiency-Line |
Technologia | Magnetyczny |
Typ wyjścia | Absolutny, wieloobrotowy |
Shaft Type | Wał lity |
Średnica ośki D (mm) | 10 |
Flange diameter | Ø 58 mm |
Flange type | Synchro flange |
Napięcie zasilania | 10…30 V DC |
Protokół komunikacyjny | CANopen |
Połączenie elektryczne | Złącze, M12 × 1 |
Materiał obudowy | Odlew ciśnieniowy cynku |
Temperatura pracy | -20…+70 °C |
Protection class shaft | IP64 |
Stopień ochrony | IP64 |
Akcesoria montażowe
![]() |
RA-BC-20-06-10
Łącznik mieszkowy z piastą aluminiową Ø 20 mm; d1 = 6 mm, d2 = 10 mm |
100048779 |
![]() |
RA-BC-20-08-10
Łącznik mieszkowy z piastą aluminiową Ø 20 mm; d1 = 8 mm, d2 = 10 mm |
100048781 |
![]() |
RA-BC-20-10-10
Łącznik mieszkowy z piastą aluminiową Ø 20 mm; d1 = 10 mm, d2 = 10 mm |
100048782 |
![]() |
RA-BC-20-10-12
Łącznik mieszkowy z piastą aluminiową Ø 20 mm; d1 = 10 mm, d2 = 12 mm |
100048783 |
![]() |
RA-BC-E-20-06-10
Łącznik mieszkowy ze stali nierdzewnej Ø 20 mm; d1 = 6 mm, d2 = 10 mm |
100048786 |
![]() |
RA-BC-E-20-10-10
Łącznik mieszkowy ze stali nierdzewnej Ø 20 mm; d1 = 10 mm, d2 = 10 mm |
100048787 |
![]() |
RA-BC-E-20-10-12
Łącznik mieszkowy ze stali nierdzewnej Ø 20 mm; d1 = 10 mm, d2 = 12 mm |
100048788 |
![]() |
RA-SDC-30-10-10
Złącze z tarczą sprężynującą Ø 30 mm, d1 = 10 mm, d2 = 10 mm |
100048792 |
![]() |
RA-SDC-30-10-12
Złącze z tarczą sprężynującą Ø 30 mm, d1 = 10 mm, d2 = 12 mm |
100048793 |
![]() |
RA-HC-25-10-10
Aluminiowe sprzęgło helikalne Ø 25 mm; d1 = 10 mm, d2 = 10 mm |
100048796 |
![]() |
RA-HC-25-10-12
Aluminiowe sprzęgło helikalne Ø 25 mm; d1 = 10 mm, d2 = 12 mm |
100048797 |
Podłączenie
![]() |

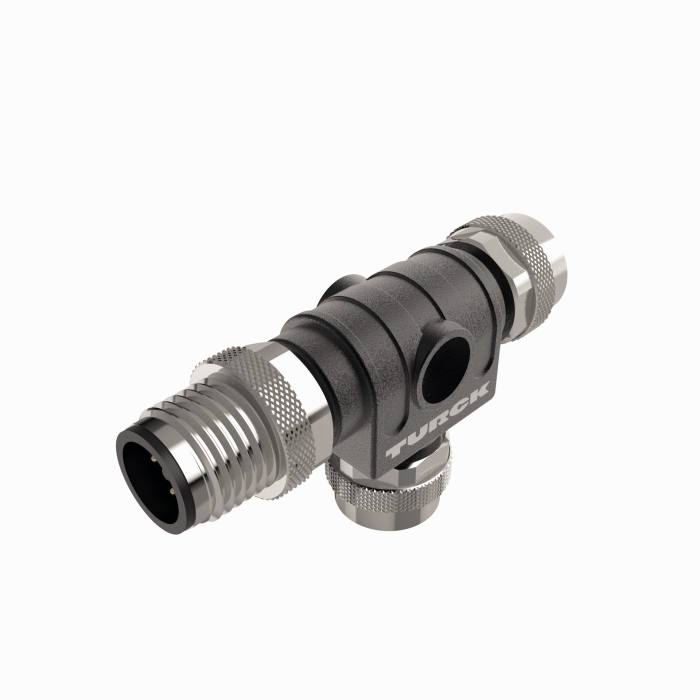

FSM-2FKM57
Rozgałęźnik T CANopen/DeviceNet/zasilania, 1 × złącze męskie M12, 2 × złącze żeńskie M12, 5-stykowe |
6622101 |
![]() |

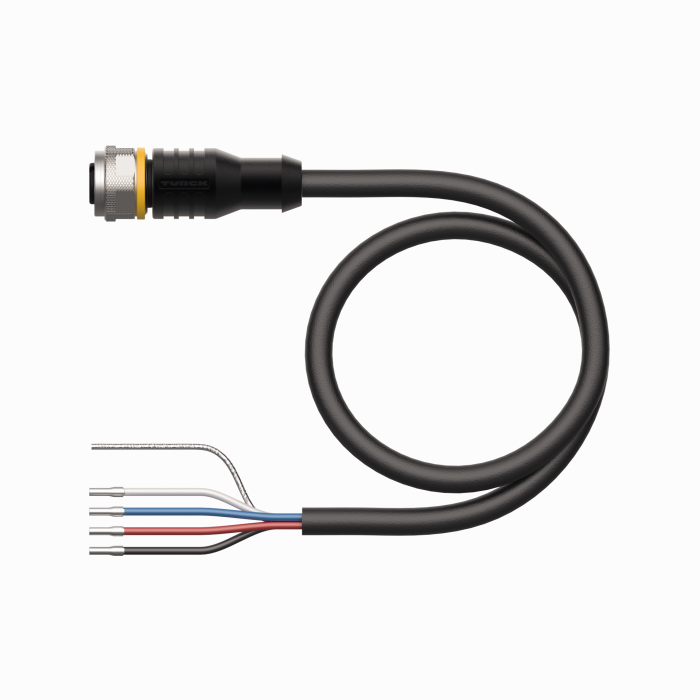

RKC5701-5M
Kabel magistrali CAN (DeviceNet, CANopen), złącze żeńskie M12, proste, długość kabla: 5 m, materiał powłoki: PUR, antracyt; aprobata cULus |
6931034 |
