Produkt LE550KQP
Czujnik fotoelektryczny
Czujnik laserowy odbiciowy (triangulacja)
Z wyjściem dwustanowym i IO-Link
Nr zamówieniowy: 3097762Alternatywny numer zamówieniowy : 97762
- Wyświetlacz 2-cyfrowy 8-segmentowy
- Przewód PVC 150 mm z 5-pinowym złączem męskim M12 x 1
- Zakres detekcji: 100…1000 mm
- Laser klasy 2, czerwony, 650 nm, zgodny z EN 60825-1:2007
- Rozdzielczość dla zakresu 100 – 600 mm: < 0,5 mm
- Rozdzielczość dla zakresu 600 – 1000 mm: < 1 mm
- Napięcie zasilania: 12…30 VDC
- 1 x wyjście dwustanowe PNP z komunikacją IO-Link
- Transmisja danych procesowych oraz parametryzacja za pomocą IO-Link
Dane ogólne
| EAN | 662488977627 |
| Kod eCl@ss (V5.1.4): | 27270801 -/- Fotoelektryczne czujniki odległości |
| Numer taryfy celnej | 85365019000 |
| Kraj pochodzenia | US |
| Waga | 91 g |
Dane techniczne
| Funkcja | Przełącznik zbliżeniowy |
| Tryb pracy | Triangulacja |
| Wykonanie | Prostopadłościenny |

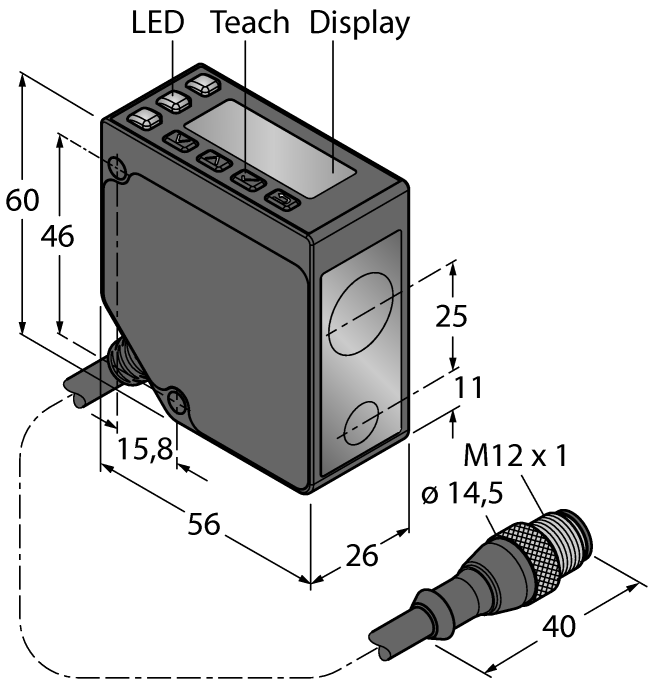

| Wymiary konstrukcji | 56 x 26 x 60 mm, LE550 |
| Zasięg | 100…1000 mm |
| Rozdzielczość optyczna | 1 mm |
| Rodzaj światła | czerwony |
| Klasa lasera | 2 |
| Napięcie zasilania | 12…30 V DC |
| Funkcja wyjścia | Styk NO/NZ, PNP |
| Protokół komunikacyjny | IO-Link |
| Połączenie elektryczne | Kabel ze złączem, M12 × 1 |
| Długość kabla | 0.150 m |
| Materiał obudowy | Metal, Stop metali, odlew ciśnieniowy z cynku, Czarny |
| Temperatura pracy | -20…+55 °C |
| Stopień ochrony | IP67 |
| Cechy szczególne | zachowanie/odrzucenie |
