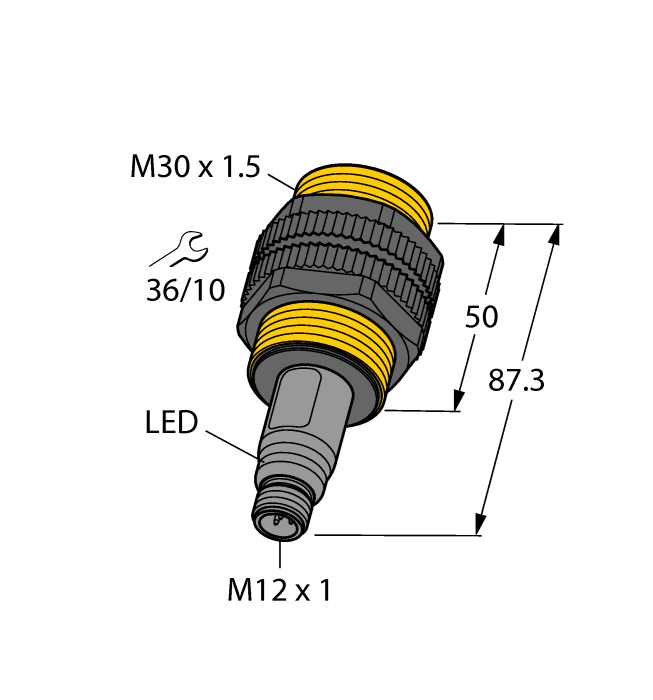

Produkt BCT10-S30-UN6X2-H1151
Czujnik pojemnościowy
Nr zamówieniowy: 2101800- Obudowa cylindryczna gwintowana M30 × 1,5
- Tworzywo sztuczne, PA12‐GF30
- Tryb uczenia i konfiguracja za pośrednictwem styku 5 i IO-Link
Dane ogólne
| EAN | 4047101332803 |
| Kod eCl@ss (V5.1.4): | 27270102 -/- Czujnik pojemnościowy |
| Numer taryfy celnej | 85365019000 |
| Kraj pochodzenia | CN |
| Waga | 66 g |
Dane techniczne
| Wykonanie | Cylindryczne gwintowane |
| Wymiary konstrukcji | M30 x 1.5 |
| Znamionowy zakres detekcji | 15 mm |
| Napięcie zasilania | 18…30 V DC |
| Funkcja wyjścia | Styk NO/NZ, NPN |
| Protokół komunikacyjny | IO-Link |
| Połączenie elektryczne | Złącze, M12 × 1 |
| Materiał obudowy | Tworzywo sztuczne, PA12-GF30, PEI |
| Temperatura pracy | -25…+70 °C |
| Stopień ochrony | IP67/IP69K |
| Certyfikaty | UL |
Data Sheets
| German | 510 KB |
| English | 509 KB |
| French | 510 KB |
| Spanish | 509 KB |
| Czech | 510 KB |
| Dutch | 509 KB |
| Romanian | 509 KB |
| Russian | 649 KB |
| Polish | 510 KB |
| Chinese | 591 KB |
| Turkish | 372 KB |
Certyfikat
Certyfikat/deklaracja
Instrukcja
Instrukcja obsługi
Oprogramowanie konfiguracyjne
Plik CAD
Plik konfiguracyjny
Przegląd produktów
Rozkładówka produktu
Akcesoria montażowe
|

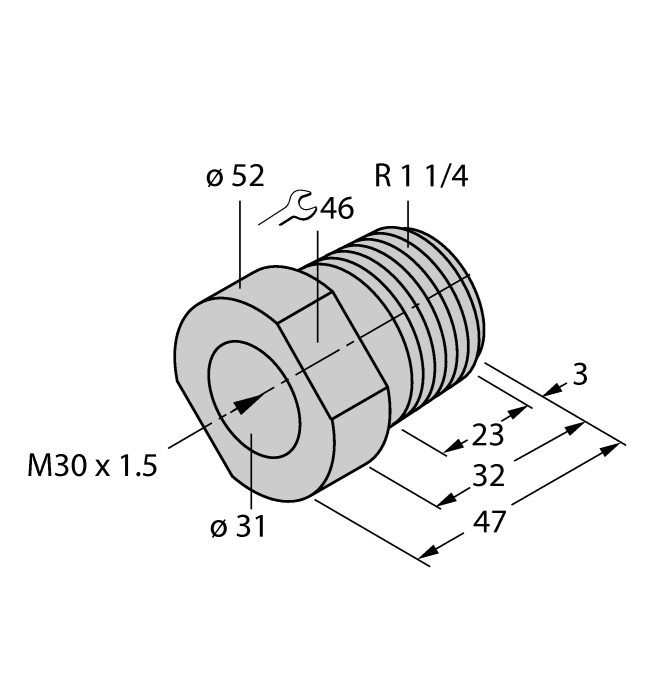

MAP-M30
adapter montażowy; materiał: polipropylen; możliwość wymiany czujnika przy pełnym zbiorniku (adapter pozostaje w zbiorniku podczas wymiany czujnika) |
6950013 |
|
BST-30B
Obejma montażowa dla czujników cylindrycznych gwintowanych; materiał: PA6 |
6947216 |
Podłączenie
|
RKC4.4T-2/TXL
Kabel połączeniowy, złącze żeńskie M12, proste, 4-styk., długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625503 |
|
WKC4.4T-2/TXL
Kabel połączeniowy, złącze żeńskie M12, kątowe, 4-styk., długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625515 |
|
|
WKC4.4T-2/TEL
Kabel połączeniowy, złącze żeńskie M12, kątowe, 4-styk., długość kabla: 2 m, materiał powłoki: PVC, czarny; aprobata cULus |
6625025 |
|
|
RKC4.4T-2/TEL
Kabel połączeniowy, złącze żeńskie M12, proste, 4-styk., długość kabla: 2 m, materiał powłoki: PVC, czarny; aprobata cULus |
6625013 |
|
RKC4.4T-P7X2-10/TXL
Kabel połączeniowy, złącze żeńskie M12, proste, 4-styk., LED, długość kabla: 10 m, materiał powłoki: PUR, czarny; aprobata cULus |
6626184 |
Akcesoria funkcjonalne
|
TX1-Q20L60
Adapter uczący dla enkoderów indukcyjnych, czujników przemieszczenia liniowego i kątowego oraz czujników ultradźwiękowych i pojemnościowych |
6967114 |
|
TBEN-S2-4IOL
Kompaktowy, wieloprotokołowy moduł I/O, 4 porty mastera IO-Link 1.1 klasa A, 4 uniwersalne kanały PNP 0,5 A |
6814024 |
|
USB-2-IOL-0002
Master IO-Link ze zintegrowanym portem USB |
6825482 |
