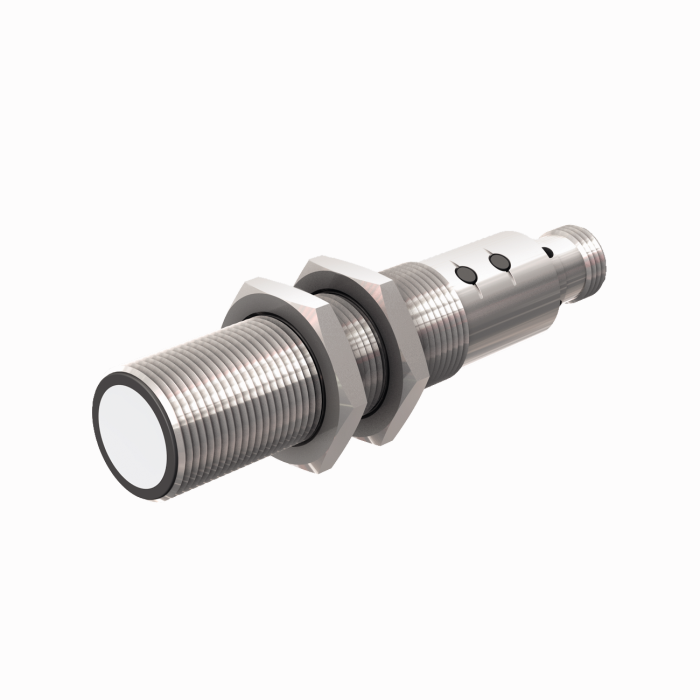

Produkt RU130U-M18E-LIU2PN8X2T-H1151
Czujnik ultradźwiękowy
czujnik odbiciowy
Nr zamówieniowy: 1610026- Gładka przednia powierzchnia przetwornika ultradźwiękowego
- Obudowa cylindryczna M18, uszczelniona
- Podłączenie przez męskie złącze M12 x 1
- Zakres ustawiany za pomocą przycisku lub adaptera uczącego
- Kompensacja temperatury
- Strefa nieczułości: 15 cm
- Zakres: 130 cm
- Rozdzielczość: 1 mm
- Kąt rozwarcia wiązki ultradźwiękowej: ±16 °
- 1 wyjście przełączające, PNP/NPN
- 1 wyjście analogowe, 4…20 mA / 0…10 V / dodatkowe wyjście przełączające, PNP/NPN
- NO/NZ programowalne
- Transmisja danych procesowych oraz parametryzacja przy użyciu IO-Link
Dane ogólne
| EAN | 4047101287363 |
| Kod eCl@ss (V5.1.4): | 27272803 -/- Czujnik ultradźwiękowy |
| Numer taryfy celnej | 85365019000 |
| Kraj pochodzenia | DE |
| Waga | 90 g |
Dane techniczne
| Funkcja | Przełącznik zbliżeniowy |
| Tryb pracy | Czas pracy |
| Wykonanie | Cylindryczne gwintowane |

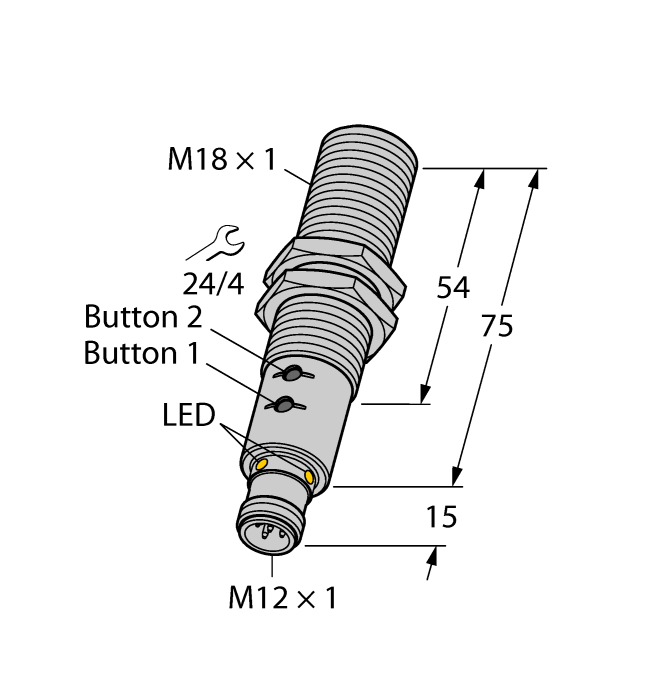

| Wymiary konstrukcji | M18 x 1 |
| Kierunek promieniowania | prosty |
| Zasięg | 150…1300 mm |
| Rozdzielczość | 1 mm |
| Napięcie zasilania | 15…30 V DC |
| Funkcja elementu przełączającego | Styk NO/NZ |
| Funkcja wyjścia | PNP/NPN, wyjście analogowe |
| Napięcie wyjściowe | 0…10 V |
| wyjście prądowe | 4…20 mA |
| Protokół komunikacyjny | IO-Link |
| Połączenie elektryczne | Złącze, M12 × 1 |
| Materiał obudowy | Metal, CuZn, Niklowane |
| Temperatura pracy | -25…+70 °C |
| Stopień ochrony | IP67 |
| Certyfikaty | CE, cULus |
| Cechy szczególne | Synchronizacja, Przycisk |
Data Sheets
| German | 1704 KB |
| English | 1648 KB |
| French | 1650 KB |
| Spanish | 1650 KB |
| Czech | 1648 KB |
| Dutch | 1649 KB |
| Romanian | 1650 KB |
| Russian | 1715 KB |
| Polish | 1651 KB |
| Chinese | 1766 KB |
| Turkish | 1650 KB |
Certyfikat/deklaracja
Instrukcja
| Instrukcje stosowania ”zaawansowanych” czujników ultradźwiękowych | 1144 KB |
| Instrukcja szybkiego uruchomienia | 624 KB |
| Parametry IO-Link | 345 KB |
Katalog produktów
Oprogramowanie konfiguracyjne
Plik CAD
Plik konfiguracyjny
Skrócona instrukcja obsługi
Akcesoria montażowe
|
MW18
Wspornik montażowy dla czujników cylindrycznych gwintowanych; materiał: Stal nierdzewna A2 1.4301 (AISI 304) |
6945004 |
Podłączenie
|
RKC4.5T-2/TEL
Kabel połączeniowy, złącze żeńskie M12, proste, 5-styk., długość kabla: 2 m, materiał powłoki: PVC, czarny; aprobata cULus |
6625016 |
|
WKC4.5T-2/TEL
Kabel połączeniowy, złącze żeńskie M12, kątowe, 5-styk., długość kabla: 2 m, materiał powłoki: PVC, czarny; aprobata cULus |
6625028 |
Akcesoria funkcjonalne
|
USB-2-IOL-0002
Master IO-Link ze zintegrowanym portem USB |
6825482 |
|
TX1-Q20L60
Adapter uczący dla enkoderów indukcyjnych, czujników przemieszczenia liniowego i kątowego oraz czujników ultradźwiękowych i pojemnościowych |
6967114 |
|
BL67-4IOL
4-kanałowy moduł nadrzędny IO-Link dla systemu zdalnych I/O BL67 |
6827386 |
|
BL20-E-4IOL
4-kanałowy moduł nadrzędny IO-Link dla systemu zdalnych I/O BL20 |
6827385 |
|
TBEN-S2-4IOL
Kompaktowy, wieloprotokołowy moduł I/O, 4 porty mastera IO-Link 1.1 klasa A, 4 uniwersalne kanały PNP 0,5 A |
6814024 |
