Produkt BIM-NST-Y1X
Czujnik magneto-indukcyjny
dla cylindrów pneumatycznych
Nr zamówieniowy: 1058400- Tworzywo sztuczne PA12-GF30
- Czujnik magneto-indukcyjny
- DC, 2 żyły, znam. 8,2 VDC
- Wyjście zgodne z EN 60947-5-6 (NAMUR)
- Połączenie kablowe
- Kategoria ATEX II 2 G, strefa Ex 1
- Kategoria ATEX II 1 D, strefa Ex 20
- SIL 2 (tryb niskiego zapotrzebowania) zgodnie z IEC 61508, PL c zgodnie z ISO 13849-1 z konfiguracją HFT0
- SIL 3 (tryb pełnego zapotrzebowania) zgodnie z IEC 61508, PL e zgodnie z ISO 13849-1 z konfiguracją nadmiarową HFT1
Dane ogólne
| EAN | 4047101064223 |
| Kod eCl@ss (V5.1.4): | 27270104 -/- Czujnik magneto-indukcyjny |
| Numer taryfy celnej | 85365019000 |
| Kraj pochodzenia | PL |
| Waga | 70 g |
Dane techniczne
| Wykonanie | Prostopadłościenny |

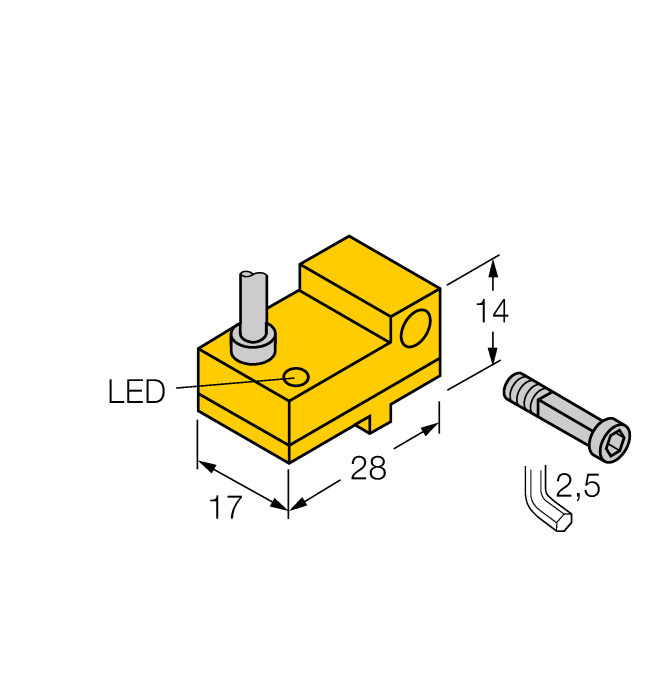

| Wymiary konstrukcji | 28 x 17 x 14 mm, NST |
| Obudowa cylindryczna | T-groove cylinder, Dovetail cylinder, grooved, Profile cylinder |
| Napięcie zasilania | Nom. 8.2 V DC |
| Funkcja wyjścia | NAMUR |
| Połączenie elektryczne | Kabel |
| Długość kabla | 2.0 m |
| Materiał obudowy | Tworzywo sztuczne, PA12-GF30 |
| Temperatura pracy | -25…+70 °C |
| Stopień ochrony | IP67 |
| Certyfikaty | ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
Akcesoria montażowe
|
KLN3
Wspornik montażowy do montażu czujników pola magnetycznego na cylindrach z rowkiem trapezowym lub na cylindrach z rowkami teowym ; szerokość zaciskania: 5,2…13,5 mm; materiał: Aluminium anodowane |
6970504 |
|
KLF1
Wspornik montażowy do montażu czujników pola magnetycznego na cylindrach profilowych z zewnętrznym rowkiem trapezowym; do cylindrów o każdej średnicy, materiał: Aluminium anodowane |
6970401 |
|
KLF2
Wspornik montażowy do montażu czujników pola magnetycznego na cylindrach profilowych (IMI Norgren); średnica cylindra: 32…100 mm; materiał: Aluminium anodowane |
6970402 |
|
SMC-325
Wspornik montażowy do montażu czujników pola magnetycznego na cylindrach SMC; szerokość zaciskania 4 mm; materiał: Aluminium anodowane |
A3106 |
Akcesoria funkcjonalne
|
IMX12-DI01-2S-2T-0/24VDC
Wzmacniacz separujący, 2-kanałowy; poziom SIL2 zgodnie z normą IEC 61508; wersja Ex; 2 wyjścia tranzystorowe; wejście dla sygnałów NAMUR; możliwość ZAŁ./WYŁ. kontroli zwarcia i przerwy w obwodzie; przełączana funkcja wyjścia NO/NZ; dublowanie sygnału; zdejmowalne terminale śrubowe; szerokość 12,5 mm; napięcie zasilania 24 V DC |
7580020 |
