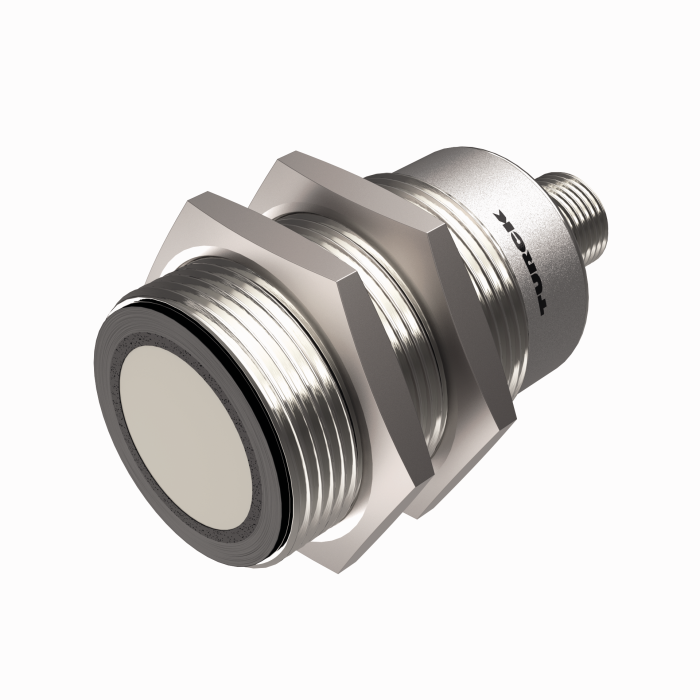

Produkt RU300D-M30M-LIU8X2-H1141
Czujnik ultradźwiękowy
czujnik odbiciowy
Nr zamówieniowy: 100039013- Gładka powierzchnia czołowa przetwornika akustycznego
- Konstrukcja cylindryczna M30, obudowa zalewana
- Podłączenie przez złącze męskie M12 × 1
- Zakres pomiarowy ustawiany za pomocą funkcji uczenia
- Kompensacja temperatury
- Strefa martwa: 30 cm
- Zakres: 300 cm
- Rozdzielczość: 1 mm
- Regulowana histereza przełączania
- Kąt rozwarcia wiązki ultradźwiękowej: ± 5 °
- 1 × wyjście przełączające, PNP/NPN, IO-Link, funkcja uczenia, synchronizacja
- 1 × wyjście analogowe, 4…20 mA/0…10 V/wyjście przełączające, PNP/NPN
- Programowalny zestyk zwierny/rozwierny (NO/NC)
- Transmisja wartości procesowych oraz parametryzacja przez IO-link
- Możliwość zmiany trybu pracy na czujnik retrorefleksyjny
Dane ogólne
| EAN | 4047101596465 |
| Kod eCl@ss (V5.1.4): | 27272803 -/- Czujnik ultradźwiękowy |
| Numer taryfy celnej | 85365019000 |
| Kraj pochodzenia | DE |
| Waga | 118 g |
Dane techniczne
| Funkcja | Przełącznik zbliżeniowy |
| Tryb pracy | Czas pracy |
| Wykonanie | Cylindryczne gwintowane |

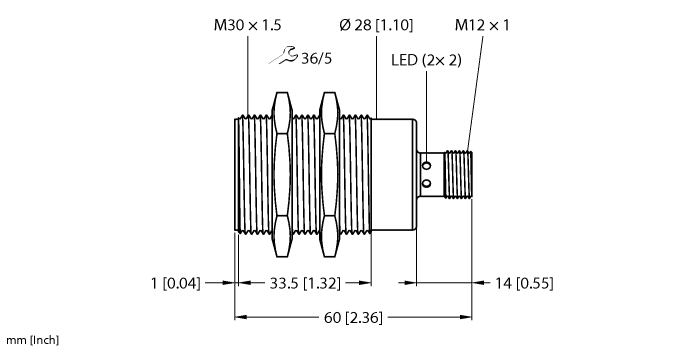

| Wymiary konstrukcji | M30 x 1.5 |
| Kierunek promieniowania | prosty |
| Zasięg | 300…3000 mm |
| Rozdzielczość | 1 mm |
| Napięcie zasilania | 18…30 V DC |
| Funkcja elementu przełączającego | Styk NO/NZ |
| Funkcja wyjścia | PNP/NPN, wyjście analogowe |
| Napięcie wyjściowe | 0…10 V |
| wyjście prądowe | 4…20 mA |
| Protokół komunikacyjny | IO-Link |
| Połączenie elektryczne | Złącze, M12 × 1 |
| Materiał obudowy | Metal, CuZn, Niklowane |
| Temperatura pracy | -25…+70 °C |
| Stopień ochrony | IP67 |
| Certyfikaty | CE, cULus |
| Cechy szczególne | Synchronizacja, Wejście uczące, Odporność na środki chemiczne |
