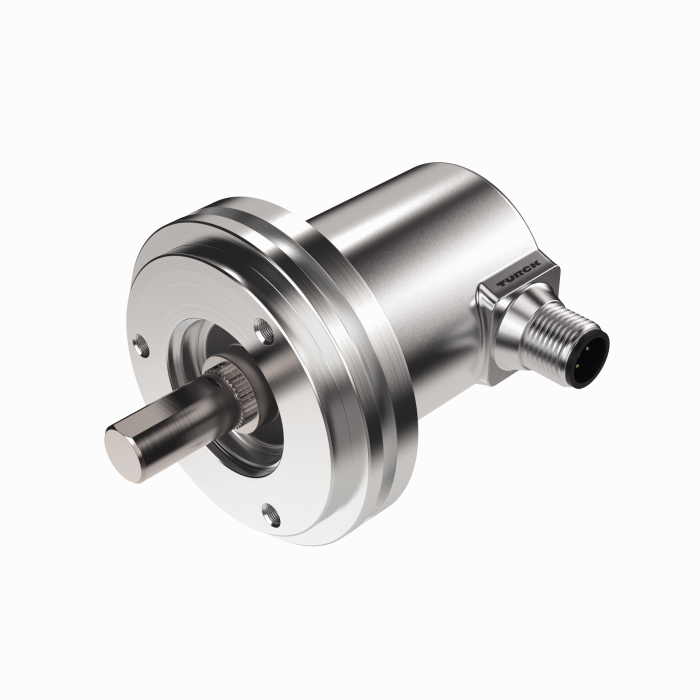

Produkt REM-E-118T10S-3C13S12M-H1181
Enkoder absolutny obrotowy – wieloobrotowy
Seria Efficiency
Nr zamówieniowy: 100011506- Kołnierz synchroniczny, Ø 58 mm
- Wał lity, Ø 10 mm × 20 mm
- Magnetyczna zasada działania
- Materiał wału: stal nierdzewna
- Klasa ochrony IP64 na obudowie i po stronie wału
- ‐20…+70 °C
- Maks. 4000 obr./min (praca ciągła 2000 obr./min)
- Technologia pozyskiwania energii
- 10…30 VDC
- SSI, szary
- Męskie złącze M12 × 1, 8-stykowe
- Jednoobrotowy, rozdzielczość 13 bitów
- Wieloobrotowy, rozdzielczość 12 bitów
Dane ogólne
| EAN | 4047101546910 |
| Kod eCl@ss (V5.1.4): | 27270501 -/- Przetwornik położenia, absolutny |
| Numer taryfy celnej | 90318080000 |
| Kraj pochodzenia | DE |
| Waga | 441 g |
Dane techniczne
| Linia enkodera | Efficiency-Line |
| Technologia | fotoelektryczny |
| Typ wyjścia | Absolutny, wieloobrotowy |
| Shaft Type | Wał lity |
| Średnica ośki D (mm) | 10 |
| Flange diameter | Ø 58 mm |
| Flange type | Synchro flange |
| Napięcie zasilania | 10…30 V DC |
| Protokół komunikacyjny | SSi |
| Połączenie elektryczne | Złącze, M12 × 1 |
| Materiał obudowy | Odlew ciśnieniowy cynku |
| Temperatura pracy | -20…+70 °C |
| Protection class shaft | IP64 |
| Stopień ochrony | IP64 |
Akcesoria montażowe
|
RA-BC-20-06-10
Łącznik mieszkowy z piastą aluminiową Ø 20 mm; d1 = 6 mm, d2 = 10 mm |
100048779 |
|
RA-BC-20-08-10
Łącznik mieszkowy z piastą aluminiową Ø 20 mm; d1 = 8 mm, d2 = 10 mm |
100048781 |
|
RA-BC-20-10-10
Łącznik mieszkowy z piastą aluminiową Ø 20 mm; d1 = 10 mm, d2 = 10 mm |
100048782 |
|
|
RA-BC-20-10-12
Łącznik mieszkowy z piastą aluminiową Ø 20 mm; d1 = 10 mm, d2 = 12 mm |
100048783 |
|
RA-BC-E-20-06-10
Łącznik mieszkowy ze stali nierdzewnej Ø 20 mm; d1 = 6 mm, d2 = 10 mm |
100048786 |
|
RA-BC-E-20-10-10
Łącznik mieszkowy ze stali nierdzewnej Ø 20 mm; d1 = 10 mm, d2 = 10 mm |
100048787 |
|
|
RA-BC-E-20-10-12
Łącznik mieszkowy ze stali nierdzewnej Ø 20 mm; d1 = 10 mm, d2 = 12 mm |
100048788 |
|
RA-SDC-30-10-10
Złącze z tarczą sprężynującą Ø 30 mm, d1 = 10 mm, d2 = 10 mm |
100048792 |
|
|
RA-SDC-30-10-12
Złącze z tarczą sprężynującą Ø 30 mm, d1 = 10 mm, d2 = 12 mm |
100048793 |
|
RA-HC-25-10-10
Aluminiowe sprzęgło helikalne Ø 25 mm; d1 = 10 mm, d2 = 10 mm |
100048796 |
|
|
RA-HC-25-10-12
Aluminiowe sprzęgło helikalne Ø 25 mm; d1 = 10 mm, d2 = 12 mm |
100048797 |
