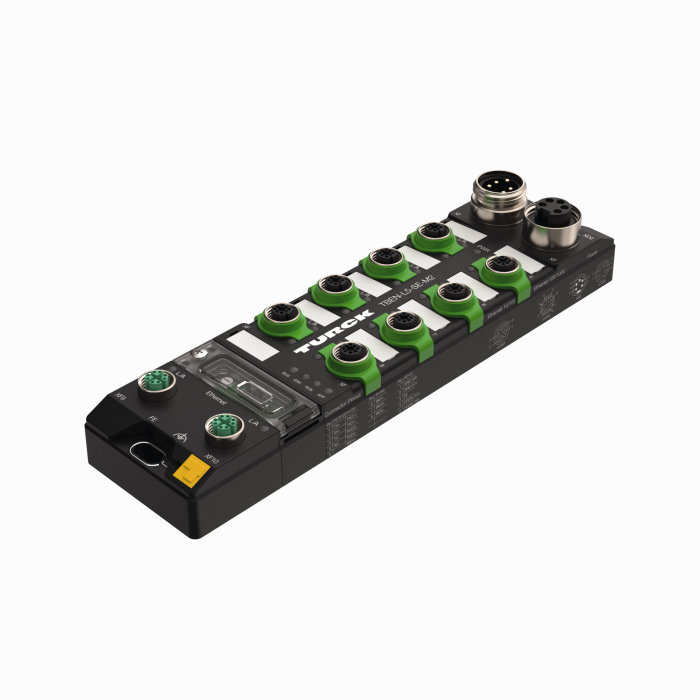

Produkt TBEN-L5-SE-M2
Zarządzany przełącznik Ethernet
8 × port 100 Mb, 2 × port 1 Gb
Nr zamówieniowy: 100004425- Urządzenie PROFINET, urządzenie EtherNet/IP lub Modbus TCP server
- 2 × M12, 8-stykowe, kodowanie X, sieć szkieletowa o wysokiej przepustowości 1 Gb/s
- 8 × M12, 4-stykowe, kodowanie D, 100 Mb/s
- Obudowa wzmacniana włóknem szklanym
- Testowane pod kątem odporności na wibracje i wstrząsy
- Szczelnie obudowana elektronika modułu
- Stopień ochrony IP65, IP67, IP69K
- Złącze 7/8˝ męskie do zasilania, 5-stykowe
- Grupy napięciowe z separacją galwaniczną
- ATEX strefa 2/22
- CCC-Ex
- Zarządzanie przez przeglądarkę internetową
- Zapora sieciowa
- Konfigurowane strefy LAN/WAN
- Routing NAT
- Sieć VLAN zgodna z IEEE 802.1q
- Ustalanie priorytetów zgodnie z IEEE 802.1p
- Serwer/klient DHCP
- Przypisywanie adresów IP na podstawie portów
- IGMP (snooping/querier)
- Redundancja mediów RSTP
- HTTP, HTTPS, LLDP, NTP, SNMP V1–V3
- Dublowanie portów
Dane ogólne
| EAN | 4047101499377 |
| Kod eCl@ss (V5.1.4): | 27250302 -/- Moduł dwustanowych I/O (peryferia) |
| Numer taryfy celnej | 85176200000 |
| Kraj pochodzenia | DE |
| Waga | 607 g |
Dane techniczne
| Protokół sieciowy | Modbus TCP, EtherNet/IP, PROFINET |
| Typ urządzenia | Ethernet switch |
| Prędkość transmisji ethernetowej | 10/100/1000 Mb/s |
| Liczba portów Ethernet | Liczba portów: 10 |
| Connection technology Ethernet | 2 × M12, 8-styk., kodowanie X, 8 × M12, 4-styk., kodowanie D |
| Temperatura pracy | -40…+70 °C |
| Stopień ochrony | IP65/IP67/IP69K |
| Certyfikaty | ATEX strefa 2/22, cULus, IECEx, CCC |
Data Sheets
| German | 411 KB |
| English | 409 KB |
| French | 410 KB |
| Spanish | 396 KB |
| Czech | 412 KB |
| Dutch | 410 KB |
| Romanian | 410 KB |
| Russian | 266 KB |
| Polish | 412 KB |
| Turkish | 411 KB |
Certyfikat
Deklaracja producenta
| Deklaracja zgodności dla UE i Wielkiej Brytanii | 242 KB |
| Deklaracja zgodności z ATEX dla UE i Wielkiej Brytanii | 120 KB |
Instrukcja obsługi
Katalog ogólny
Oprogramowanie konfiguracyjne
Oprogramowanie sprzętowe
Plik konfiguracyjny
Skrócona instrukcja obsługi
Akcesoria montażowe
|
TB-SG-L
Obudowa ochronna do kompaktowych modułów wejścia/wyjścia TBEN-L i TBIL-M przeznaczonych do zastosowań w strefie ATEX 2/22 |
100014865 |
Akcesoria podłączeniowe — zasilanie
|
RKM52-2-RSM52
Kabel zasilający, złącze żeńskie 7/8″, proste, 4-styk. +PE — złącze męskie 7/8″, proste, 4-styk. + PE, długość kabla: 2 m, materiał powłoki: PUR, szary |
6914150 |
|
WKM52-2-WSM52
Kabel zasilający, złącze żeńskie 7/8″, kątowe, 4-styk. + PE — złącze męskie 7/8″, kątowe, 4-styk. + PE, długość kabla: 2 m, materiał powłoki: PUR, szary |
6604801 |
|
RSM RKM 50-2M
Kabel przyłączeniowy do siłownika i czujnika, kabel przedłużający, złącze męskie 7/8″, proste, 5-stykowe, złącze męskie 7/8″, proste, 4-stykowe, długość kabla 2 m, powłoka PVC, kolor żółty, dostępne również inne długości i wersje kabli, patrz www.turck.com |
U2282-0 |
Akcesoria podłączeniowe — sieć
|
RSSD-PSGS4M-4422-2M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie M8, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635160 |
|
RSSD-RJ45S-4422-2M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635170 |
|
|
RSSD-RJ45S-4422-7M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635579 |
|
|
RSSD-RJ45S-4422-8M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635538 |
|
RSSD-RSSD-4422-2M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze M12, kodowanie D, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635150 |
|
RSSD RSSD 441-2M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze M12, kodowanie D, proste, długość kabla: 2 m, materiał powłoki: TPE, turkusowy |
U-02482 |
|
RSSD RJ45 441-2M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: TPE, turkusowy |
U-08880 |
|

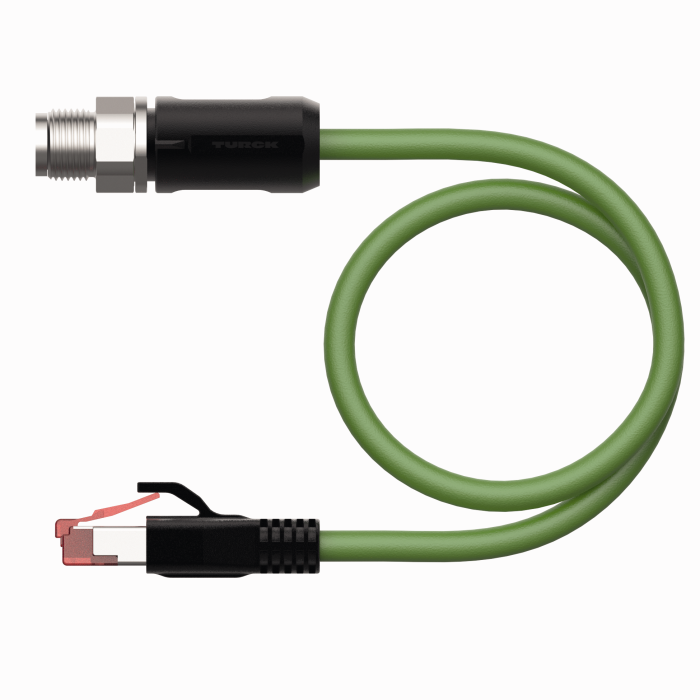

RSSX-RJ45S-8814-2M
