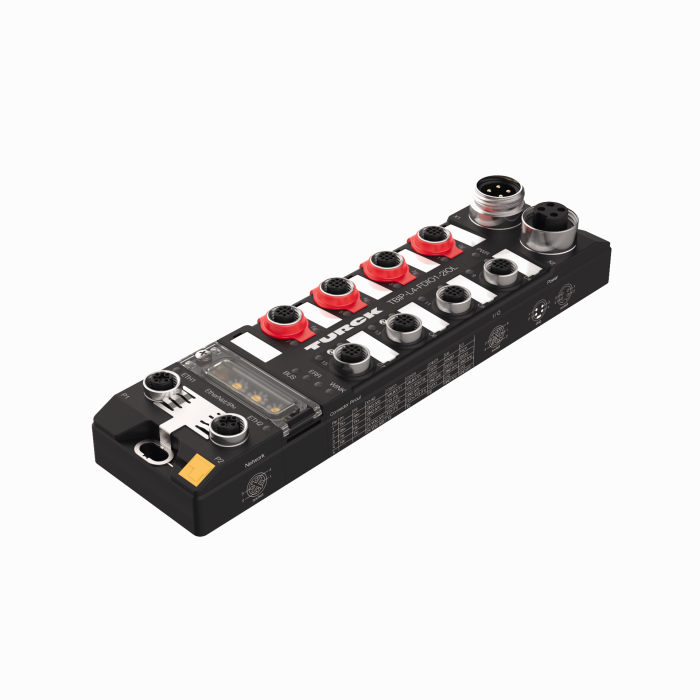

Produkt TBIP-L4-FDIO1-2IOL
Moduł blokowy do EtherNet/IP i CIP Safety
Bezpieczne wejścia i wyjścia dwustanowe, standardowe uniwersalne kanały dwustanowe, porty urządzeń nadrzędnych IO-Link
Nr zamówieniowy: 100000360- Urządzenie Ethernet/IP
- Zintegrowany przełącznik Ethernet
- Obsługa 10 Mb/s / 100 Mb/s
- 2 × M12, 4-styk., kodowanie D, połączenie Ethernet fieldbus
- Obudowa wzmacniana włóknem szklanym
- Testowane pod kątem odporności na wibracje i wstrząsy
- Szczelnie obudowana elektronika modułu
- Stopień ochrony IP65, IP67, IP69K
- Złącze męskie 4-stykowe, 7/8″, do zasilania
- ATEX strefa 2/22
- CCC-Ex
- Dwa bezpieczne wejścia cyfrowe SIL3
- Dwa bezpieczne, cyfrowe kanały SIL3 konfigurowane jako FDI lub FDO (PP, PM)
- Cztery bezpieczne, cyfrowe kanały SIL3 FDI
- 2 gniazda urządzeń nadrzędnych IO-Link V1.1

Dane ogólne
EAN | 4047101437522 |
Kod eCl@ss (V5.1.4): | 27250302 -/- Moduł dwustanowych I/O (peryferia) |
Numer taryfy celnej | 85176200000 |
Kraj pochodzenia | DE |
Waga | 637 g |
Dane techniczne
Protokół sieciowy | CIP Safety za pośrednictwem EtherNet/IP |
Signal type | Bezpieczne w razie awarii wejścia, Bezpieczne w razie awarii wejścia i wyjścia, Wejście/wyjście dwustanowe, IO-Link |
Technika połączeniowa | M12 |
Typ urządzenia | Moduły I/O, kompaktowa stacja |
Prędkość transmisji sieciowej | 10/100 Mbps |
Technologia podłączenia sieciowego | 2 × M12, 4-styk., kodowanie D |
Temperatura pracy | -40…+70 °C |
Stopień ochrony | IP65/IP67/IP69K |
Certyfikaty | ATEX strefa 2/22, cULus, IECEx, CCC |
Data Sheets
German | 541 KB |
English | 539 KB |
French | 541 KB |
Spanish | 527 KB |
Czech | 542 KB |
Dutch | 541 KB |
Romanian | 541 KB |
Russian | 409 KB |
Polish | 543 KB |
Chinese | 626 KB |
Turkish | 541 KB |
Certyfikat
Deklaracja producenta
Deklaracja zgodności UE zgodnie z MRL | 187 KB |
Deklaracja zgodności z ATEX dla UE i Wielkiej Brytanii | 120 KB |
EPLAN Electric P8
Instrukcja
Instrukcja użytkownika TBIP | 7974 KB |
Rozpoczęcie pracy z TBIP w sterownikach bezpieczeństwa PLC Rockwell | 2633 KB |
Instalacja i licencjonowanie | 914 KB |
Instrukcja bezpieczeństwa TBIP | 2590 KB |
Katalog ogólny
Oprogramowanie
Oprogramowanie konfiguracyjne
Plik CAD
Plik konfiguracyjny
Rozkładówka produktu
Rozwiązania w zakresie bezpieczeństwa w klasie IP67 | 1425 KB |
Wieloprotokołowe moduły I/O z urządzeniem IO-Link Master | 795 KB |
Skrócona instrukcja obsługi
Akcesoria montażowe
![]() |
TB-SG-L
Obudowa ochronna do kompaktowych modułów wejścia/wyjścia TBEN-L i TBIL-M przeznaczonych do zastosowań w strefie ATEX 2/22 |
100014865 |
Akcesoria podłączeniowe — zasilanie
![]() |
RKM43-2-RSM43
Kabel zasilający, złącze żeńskie 7/8″, proste, 4-styk. — złącze męskie 7/8″, proste, 4-styk., długość kabla: 2 m, materiał powłoki: PUR, szary |
6914313 |
![]() |
RSM RKM 40-2M
Kabel podłączeniowy, złącze 7/8”, proste, 4-stykowe do złącza żeńskiego 7/8”, prostego, 4-stykowego, długość kabla: 2 m, materiał otuliny: PVC, kolor żółty; dostępne również inne długości kabli i typy otuliny, patrz www.turck.com |
U2280-0 |
Akcesoria podłączeniowe — I/O
![]() |

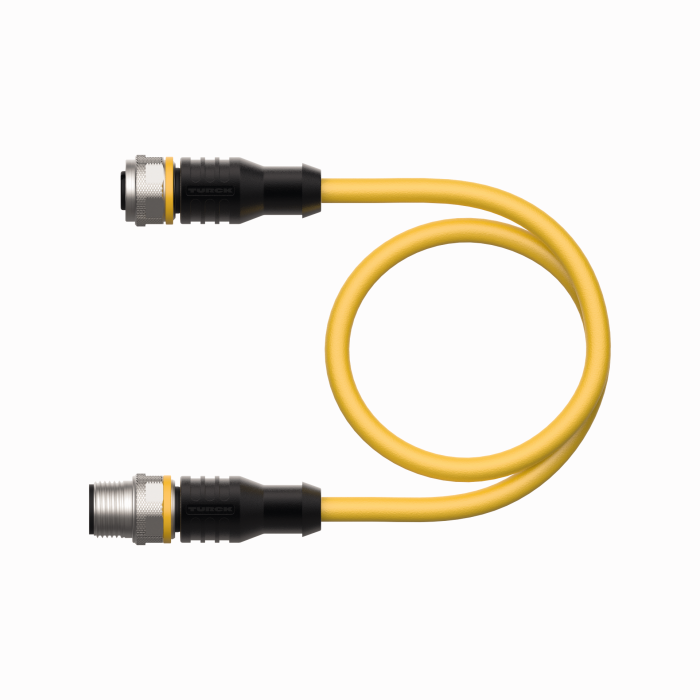

RKC4.5T-2-RSC4.5T/TXY
Kabel przedłużający, złącze żeńskie M12, proste, 5-styk. — złącze męskie M12, proste, 5-styk.; długość kabla: 2 m, materiał powłoki: PUR, żółty; aprobata cULus |
6629805 |
![]() |
WKC4.5T-2-RSC4.5T/TXY
Kabel połączeniowy, złącze żeńskie M12, kątowe, 5-styk. — złącze męskie M12, proste, 5-styk.; długość kabla: 2 m, materiał powłoki: PUR, żółty; aprobata cULus |
6629810 |
![]() |
WKC4.4T-2-RSC4.4T/TXL
Kabel przedłużający, złącze żeńskie M12, kątowe, 4-styk. — złącze męskie M12, proste, 4-styk., długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625640 |
![]() |
RKC4.4T-2-RSC4.4T/TXL
Kabel przedłużający, złącze żeńskie M12, proste, 4-styk. — złącze męskie M12, proste, 4-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625608 |
![]() |
WKC4T-2-RSC4T/TXL
Kabel połączeniowy, złącze żeńskie M12, kątowe, 3-styk. — złącze męskie M12, proste, 3-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625636 |
![]() |
RKC4T-2-RSC4T/TXL
Kabel przedłużający, złącze żeńskie M12, proste, 3-styk. — złącze męskie M12, proste, 3-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625604 |
![]() |
RKC4.5T-2-RSC4.5T/TXL
Kabel przedłużający, złącze żeńskie M12, proste, 5-styk. — złącze męskie M12, proste, 5-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625612 |
![]() |
WKC4.5T-2-RSC4.5T/TXL
Kabel połączeniowy, złącze żeńskie M12, kątowe, 5-styk. — złącze męskie M12, proste, 5-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625644 |
![]() |
VBRS4.4-2RKC4T-1/1/TXL
2-portowe systemy połączeniowe — trójnik Y z kablem, złącze męskie M12, proste, 4-styk. — 2 × złącze żeńskie M12, proste, 3-styk.; długość kabla: 1 m, materiał powłoki: PUR, czarny |
6628112 |
![]() |
VBRS4.4-2RKC4T-0.3/0.3/TEL
2-portowe systemy połączeniowe — trójnik Y z kablem, złącze męskie M12, proste, 4-styk. — 2 × złącze żeńskie M12, proste, 3-styk.; długość kabla: 0,3 m, materiał powłoki: PVC, czarny |
6628197 |
![]() |
VBRS4.4-2RKC4T-1/1/TEL
2-portowe systemy połączeniowe — trójnik Y z kablem, złącze męskie M12, proste, 4-styk. — 2 × złącze żeńskie M12, proste, 3-styk.; długość kabla: 1 m, materiał powłoki: PVC, czarny |
6628199 |
Akcesoria podłączeniowe — sieć
![]() |
RSSD-RJ45S-4422-2M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635170 |
![]() |
RSSD-RJ45S-4422-7M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635579 |
![]() |
RSSD-RJ45S-4422-8M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635538 |
![]() |
RSSD-RSSD-4422-2M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze M12, kodowanie D, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635150 |
![]() |
RSSD RSSD 441-2M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze M12, kodowanie D, proste, długość kabla: 2 m, materiał powłoki: TPE, turkusowy |
U-02482 |
![]() |
RSSD RJ45 441-2M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: TPE, turkusowy |
U-08880 |
