Produkt TBEN-S2-2COM-4DXP
Kompaktowe, wieloprotokołowe moduły I/O dla Ethernet
2 konfigurowane interfejsy szeregowe i 4 uniwersalne kanały dwustanowe
Nr zamówieniowy: 6814031- Urządzenie PROFINET, urządzenie EtherNet/IP, serwer Modbus TCP, CC-Link IE field basic
- Zintegrowany przełącznik Ethernet
- Obsługa 10 Mb/s / 100 Mb/s
- 2 × M8, 4-styk., połączenie Ethernet fieldbus
- Redundancja systemu PROFINET S2
- Obudowa wzmacniana włóknem szklanym
- Testowane pod kątem odporności na wibracje i wstrząsy
- Szczelnie obudowana elektronika modułu
- Stopień ochrony IP65, IP67, IP69K
- Złącze męskie M8, 4-stykowe, do zasilania
- Grupy napięciowe z separacją galwaniczną
- ATEX strefa 2/22
- Wejście diagnostyczne według grupy
- Maks. 0,5A na wyjście
- Diagnostyka wyjściowa na kanał
- Dwa swobodnie konfigurowane kanały dwustanowe na port
- Dwa porty szeregowe można wybrać jako RS485 lub RS232
- Możliwość podłączenia do ośmiu urządzeń podrzędnych Modbus RTU na interfejs szeregowy
- Cztery kanały dwustanowe swobodnie konfigurowane jako wejście lub wyjście
- Programowalny interfejs ARGEE
Dane ogólne
| EAN | 4047101310269 |
| Kod eCl@ss (V5.1.4): | 27250302 -/- Moduł dwustanowych I/O (peryferia) |
| Numer taryfy celnej | 85176200000 |
| Kraj pochodzenia | DE |
| Waga | 217 g |
Dane techniczne
| Protokół sieciowy | Modbus TCP, EtherNet/IP, PROFINET, CC-Link IE Field Basic |
| Signal type | RS232, RS485, Wejścia dwustanowe, Wyjście dwustanowe, Wejście/wyjście dwustanowe |
| Technika połączeniowa | M12 |
| Typ urządzenia | Moduły I/O, kompaktowa stacja, Obiektowy sterownik logiczny (ARGEE) |
| Prędkość transmisji sieciowej | 10/100 Mbps |
| Technologia podłączenia sieciowego | 2 × M8, 4-styk. |
| Temperatura pracy | -40…+70 °C |
| Stopień ochrony | IP65/IP67/IP69K |
| Certyfikaty | ATEX strefa 2/22, cULus, IECEx, CCC |
Data Sheets
| German | 457 KB |
| English | 455 KB |
| French | 457 KB |
| Spanish | 442 KB |
| Czech | 457 KB |
| Dutch | 456 KB |
| Romanian | 456 KB |
| Russian | 323 KB |
| Polish | 458 KB |
| Chinese | 553 KB |
| Turkish | 458 KB |
Certyfikat
Deklaracja producenta
| Deklaracja zgodności dla UE i Wielkiej Brytanii | 242 KB |
| Deklaracja zgodności z ATEX dla UE i Wielkiej Brytanii | 120 KB |
Instrukcja obsługi
Katalog ogólny
Lista akcesoriów
Oprogramowanie konfiguracyjne
Plik konfiguracyjny
Przegląd produktów
Rozkładówka produktu
Rozkładówka technologii
Skrócona instrukcja obsługi
Akcesoria montażowe
|
TB-SG-S
Obudowa ochronna do kompaktowych modułów wejścia/wyjścia TBEN-S przeznaczonych do zastosowań w strefie ATEX 2/22 |
100014866 |
Akcesoria podłączeniowe — zasilanie
|
PKG4M-2-PSG4M/TXL
Kabel przedłużający, złącze żeńskie M8, proste, 4-styk. — złącze męskie M8, proste, 4-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625673 |
|
PKG4M-2/TXL
Kabel połączeniowy, złącze żeńskie M8, proste, 4-styk., długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625553 |
|
PKW4M-2/TXL
Kabel połączeniowy, złącze żeńskie M8, kątowe, 4-styk., długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625559 |
Akcesoria podłączeniowe — I/O
|
RSE57-TR2/RFID

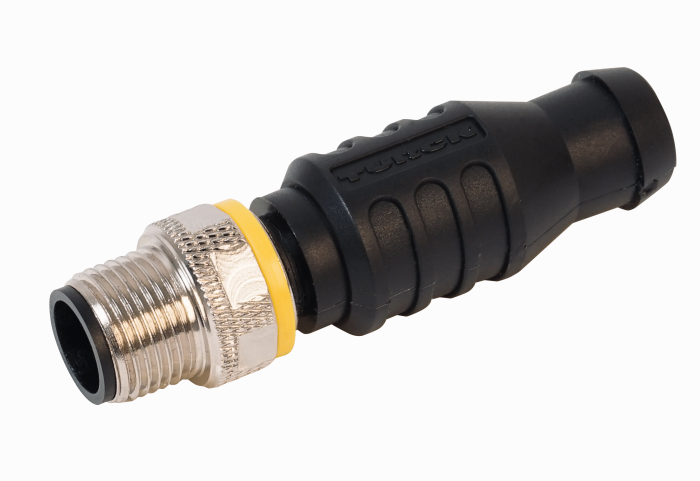

Rezystor terminujący do tworzenia topologii liniowej RFID |
6934908 |
|
VT2-FKM5-FKM5-FSM5

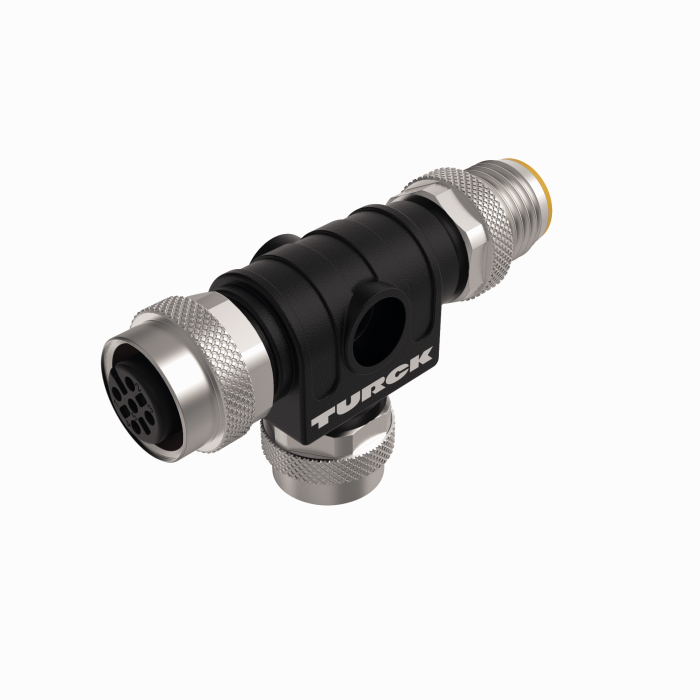

Rozdzielacz typu T do tworzenia topologii liniowej RFID |
6930573 |
|
RKC4.4T-2-RSC4.4T/TXL
Kabel przedłużający, złącze żeńskie M12, proste, 4-styk. — złącze męskie M12, proste, 4-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625608 |
|
|
RKC4T-2-RSC4T/TXL
Kabel przedłużający, złącze żeńskie M12, proste, 3-styk. — złącze męskie M12, proste, 3-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625604 |
|
WKC4T-2-RSC4T/TXL
Kabel połączeniowy, złącze żeńskie M12, kątowe, 3-styk. — złącze męskie M12, proste, 3-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625636 |
|
|
WKC4.4T-2-RSC4.4T/TXL
Kabel przedłużający, złącze żeńskie M12, kątowe, 4-styk. — złącze męskie M12, proste, 4-styk., długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625640 |
|
|
RKC4.5T-2-RSC4.5T/TXL
Kabel przedłużający, złącze żeńskie M12, proste, 5-styk. — złącze męskie M12, proste, 5-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625612 |
|
|
WKC4.5T-2-RSC4.5T/TXL
Kabel połączeniowy, złącze żeńskie M12, kątowe, 5-styk. — złącze męskie M12, proste, 5-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625644 |
|
VBRS4.4-2RKC4T-1/1/TXL
2-portowe systemy połączeniowe — trójnik Y z kablem, złącze męskie M12, proste, 4-styk. — 2 × złącze żeńskie M12, proste, 3-styk.; długość kabla: 1 m, materiał powłoki: PUR, czarny |
6628112 |
|
RK 4.4T-2-RS 4.4T
Kabel siłownika i czujnika, przedłużający, złącze żeńskie M12, proste, 4-styk., złącze męskie M12, proste, 4-styk., IP68, IP69K, długość kabla: 2 m, kabel w powłoce PVC, kolor szary, dostępne również inne długości i wersje kabli, patrz www.turck.com |
U2445 |
|
|
RK 4.5T-2-RS 4.5T
Kabel siłownika i czujnika, przedłużający, złącze żeńskie M12, proste, 5-styk., złącze męskie M12, proste, 5-styk., IP68, IP69K, długość kabla: 2 m, kabel w powłoce PVC, kolor szary, dostępne również inne długości i wersje kabli, patrz www.turck.com |
U2187-1 |
Akcesoria podłączeniowe — sieć
|
PSG4M-0.2-PSG4M/TXN
Przemysłowy kabel Ethernet, używany jako mostek do podłączania modułów TBEN-S; złącze męskie M8, proste do złącza męskiego M8, prostego, długość kabla: 0,2 m, materiał powłoki: PUR, zielony |
6630376 |
|
PSGS4M-PSGS4M-4422-2M
Przemysłowy kabel przedłużający Ethernet, złącze męskie M8, proste — złącze męskie M8, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635237 |
|
PSGS4M-RJ45S-4422-2M
Przemysłowy kabel Ethernet, złącze męskie M8, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635247 |
|
RSSD-PSGS4M-4422-2M
Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie M8, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony |
6635160 |
