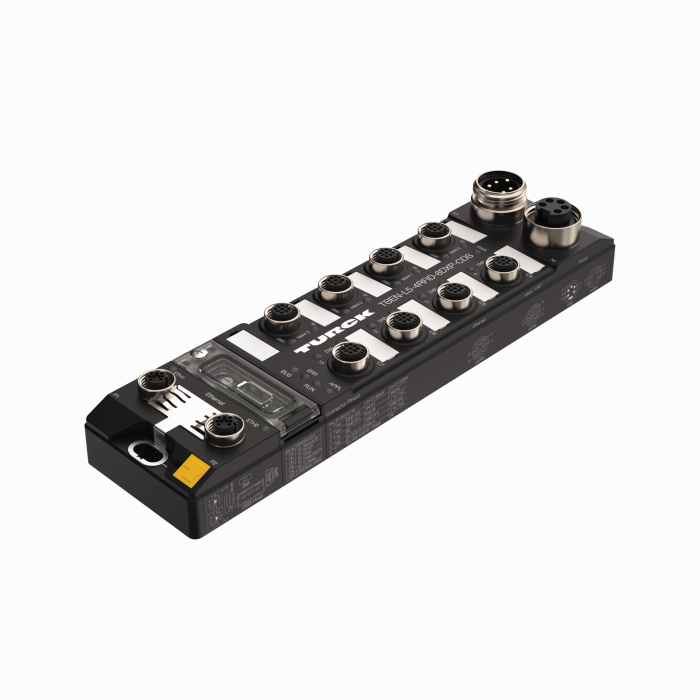

Produkt TBEN-L5-4RFID-8DXP-CDS

Zoom
Zoom

Kompaktowe, wieloprotokołowe moduły RFID do sieci Ethernet

interfejs podłączeniowy dla 4 głowic zapisująco-odczytujących BLident ® (HF/UHF)

Nr zamówieniowy: 6814120

Środowisko uruchomieniowe PLC CODESYS V3
Serwer/klient CODESYS OPC UA
Urządzenie PROFINET, urządzenie EtherNet/IP lub Modbus TCP client/server
4 kanały ze złączem M12 do RFID
8 uniwersalnych kanałów cyfrowych, konfigurowanych jako wejścia lub wyjścia PNP, 2 A
Tryb MAC przełączany lub podwójny
Zintegrowany przełącznik Ethernet
Obsługa 10 Mb/s / 100 Mb/s

Obudowa wzmacniana włóknem szklanym
Testowane pod kątem odporności na wibracje i wstrząsy
Szczelnie obudowana elektronika modułu
Stopień ochrony IP65, IP67, IP69K

ATEX strefa 2/22
CCC-Ex

Integracja z systemami PLC możliwa bez modułu funkcji specjalnych
Do 128 bajtów danych użytkownika na cykl odczytu/zapisu dla kanału i użycie fragmentów pamięci FIFO o pojemności 16 kB
Interfejs danych do wygodnego korzystania z funkcji RFID
Ciągły tryb magistrali HF z maks. 32 głowicami odczytująco-zapisującymi HF na kanał
4 kanały ze złączem M12 do RFID
8 uniwersalnych kanałów cyfrowych, konfigurowanych jako wejścia lub wyjścia PNP, 2 A

Hide All Open All

Dane techniczne
Download
Akcesoria
CAD

Dane ogólne

EAN	4047101376753
Kod eCl@ss (V5.1.4):	27250302 -/- Moduł dwustanowych I/O (peryferia)
Numer taryfy celnej	85371091990
Kraj pochodzenia	DE
Waga	643 g

Dane techniczne

Protokół sieciowy	Modbus TCP, EtherNet/IP, PROFINET
Signal type	RFID, Wejścia dwustanowe, Wejście/wyjście dwustanowe, Wyjście dwustanowe
Technika połączeniowa	M12
Typ urządzenia	Moduły I/O, kompaktowa stacja
Prędkość transmisji ethernetowej	10/100 Mb/s
Connection technology Ethernet	2 × M12, 4-stykowe, kodowanie D
Temperatura pracy	-40…+70 °C
Stopień ochrony	IP65/IP67/IP69K
Certyfikaty	ATEX strefa 2/22, cULus, IECEx

Data Sheets

German	578 KB
English	578 KB
French	582 KB
Spanish	581 KB
Czech	580 KB
Dutch	580 KB
Romanian	581 KB
Russian	451 KB
Polish	582 KB
Chinese	663 KB
Turkish	580 KB

Certyfikat

TÜV 20 ATEX 264795 X	394 KB
IECEx TUN 20.0010X	819 KB

Deklaracja producenta

Deklaracja zgodności dla UE i Wielkiej Brytanii	242 KB
Deklaracja zgodności z ATEX dla UE i Wielkiej Brytanii	120 KB

Instrukcja

Instrukcja TBEN-L5-4RFID-8DXP-CDS	15669 KB
Opis trybu magistrali	741 KB
Narzędzie obliczeniowe dla trybu magistrali HF	100 KB

Instrukcja konfiguracji

System RFID BL ident — planowanie i konfiguracja	15674 KB

Moduł funkcyjny/biblioteka

Pakiet CODESYS TBEN-Lx-4RFID-8DXP-CDS	56129 KB
Moduł funkcyjny RFID, uniwersalny interfejs danych dla CODESYS V3	1145 KB

Oprogramowanie konfiguracyjne

Turck Automation Suite TAS

Oprogramowanie sprzętowe

Oprogramowanie sprzętowe TBEN-Lx-4RFID-8DXP-CDS	50441 KB

Plik CAD

3D-1 (STP)	859 KB

Plik konfiguracyjny

Pliki EDS	6 KB
Pliki GSDML	11 KB

Rozkładówka produktu

Kompaktowe moduły RFID z I/O	893 KB

Skrócona instrukcja obsługi

Skrócona instrukcja obsługi	595 KB
Informacje na temat stosowania w strefie Ex 2 i 22	421 KB

Akcesoria podłączeniowe — zasilanie

	RKM52-2-RSM52 Kabel zasilający, złącze żeńskie 7/8″, proste, 4-styk. +PE — złącze męskie 7/8″, proste, 4-styk. + PE, długość kabla: 2 m, materiał powłoki: PUR, szary	6914150
	WKM52-2-WSM52 Kabel zasilający, złącze żeńskie 7/8″, kątowe, 4-styk. + PE — złącze męskie 7/8″, kątowe, 4-styk. + PE, długość kabla: 2 m, materiał powłoki: PUR, szary	6604801
	RSM RKM 50-2M Kabel przyłączeniowy do siłownika i czujnika, kabel przedłużający, złącze męskie 7/8″, proste, 5-stykowe, złącze męskie 7/8″, proste, 4-stykowe, długość kabla 2 m, powłoka PVC, kolor żółty, dostępne również inne długości i wersje kabli, patrz www.turck.com	U2282-0

Akcesoria podłączeniowe — I/O

	RKC4.4T-2-RSC4.4T/TXL Kabel przedłużający, złącze żeńskie M12, proste, 4-styk. — złącze męskie M12, proste, 4-styk.; długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus	6625608
	VBRS4.4-2RKC4T-1/1/TXL 2-portowe systemy połączeniowe — trójnik Y z kablem, złącze męskie M12, proste, 4-styk. — 2 × złącze żeńskie M12, proste, 3-styk.; długość kabla: 1 m, materiał powłoki: PUR, czarny	6628112
	WKC4.4T-2-RSC4.4T/TXL Kabel przedłużający, złącze żeńskie M12, kątowe, 4-styk. — złącze męskie M12, proste, 4-styk., długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus	6625640

Akcesoria podłączeniowe — sieć

	RSSD-RJ45S-4422-2M Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony	6635170
	RSSD-RJ45S-4422-7M Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony	6635579
	RSSD-RJ45S-4422-8M Przemysłowy kabel Ethernet, złącze męskie M12, kodowanie D, proste — złącze męskie RJ45, proste, długość kabla: 2 m, materiał powłoki: PUR, zielony	6635538

Akcesoria podłączeniowe — technologia

	RK4.5T-2-RS4.5T/S2500 Kabel BL ident, złącze żeńskie M12, proste — złącze męskie M12, proste, długość kabla: 2 m, materiał powłoki: PUR, kolor żółty	6699200
	RK4.5T-2-RS4.5T/S2503 Kabel BL ident, złącze żeńskie M12, proste — złącze męskie M12, proste, długość kabla: 2 m, materiał powłoki: PUR, czarny	7030331
	RSCV-RKCV5500-2M/S2500 Kabel do zastosowań RFID w przemyśle spożywczym, złącze męskie M12, proste — złącze żeńskie M12, proste, długość kabla: 2 m, materiał powłoki: PPEDEM, kolor biały, nakrętka sprzęgająca ze stali nierdzewnej	6633193
