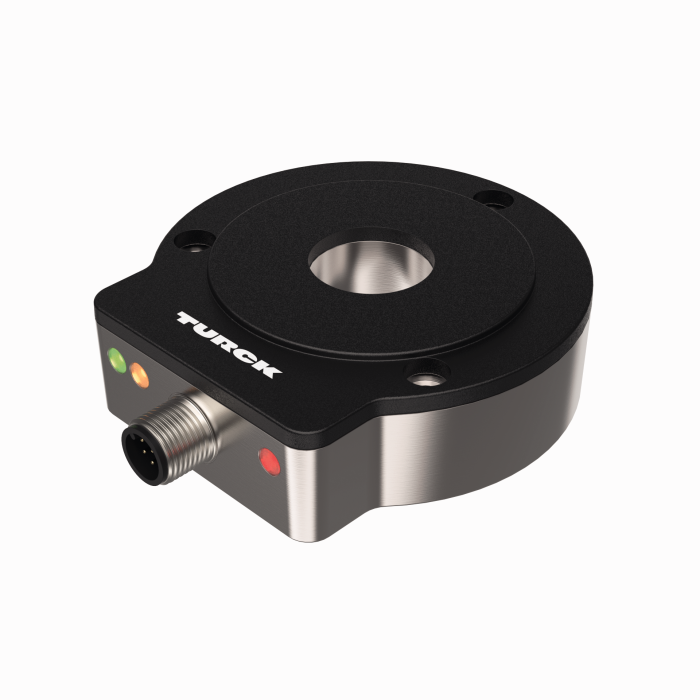

Produkt RI360P0-EQR24M0-HESG25X3-H1181
Enkoder bezkontaktowy w obudowie ze stali nierdzewnej
SSI
Seria Premium
Nr zamówieniowy: 1590911- Wytrzymała, kompaktowa obudowa
- Powierzchnia aktywna, tworzywa sztuczne PA12-GF30
- Obudowa, stal nierdzewna V4A (1.4404)
- Wskazanie stanu za pomocą diody LED
- wyjście SSI
- 25 bitów, kodowanie Gray'a
- Częstotliwość cyklu zegara SSI: 62,5 KHz … 1 MHz
- Parametryzacja trybu jedno- lub wieloobrotowego, długości ramki danych i nastawy kodowania bitowego wykonuje się za pomocą oprogramowania PACTware
- Ustawienia fabryczne: Tryb jednoobrotowy Bit 0 … Bit 15, tryb wieloobrotowy Bit 16 … Bit 21, status Bit 22 … Bit 24
- Punkt zerowy, tryb pracy synch./asynch. ustawiane za pomocą funkcji Easy Teach
- Kompatybilne z wszystkimi standardowymi masterami SSI
- W trybie synchronicznym, fluktuacja < 5 µs wymagana po stronie nadrzędnej
- Odporność na zakłócenia elektromagnetyczne
- 15…30 VDC
- 8-pinowe złącze męskie M12 x 1
Dane ogólne
| EAN | 4047101313925 |
| Kod eCl@ss (V5.1.4): | 27270501 -/- Przetwornik położenia, absolutny |
| Numer taryfy celnej | 90318080000 |
| Kraj pochodzenia | DE |
| Waga | 375 g |
Dane techniczne
| Linia enkodera | Premium-Line |
| Technologia | Contactless |
| Typ wyjścia | Absolutny wieloobrotowy |
| Shaft Type | Hollow shaft |
| Średnica ośki D (mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |

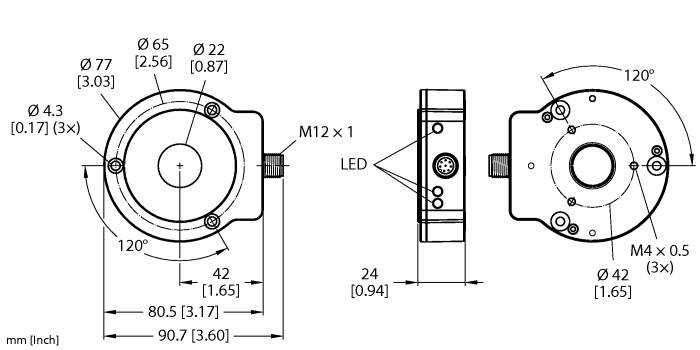

| Wymiary konstrukcji | 81 × 78 × 24 mm |
| Flange type | Flange without mounting element |
| Zakres pomiarowy | 0…360° |
| Napięcie zasilania | 15…30 V DC |
| Protokół komunikacyjny | SSi |
| Połączenie elektryczne | Złącze, M12 × 1 |
| Materiał obudowy | Stal nierdzewna / tworzywo sztuczne, 1.4404 (AISI 316L)/PA12-GF30 |
| Temperatura pracy | -25…+85 °C |
| Stopień ochrony | IP68/IP69K |
Data Sheets
| German | 1950 KB |
| English | 1948 KB |
| French | 1951 KB |
| Spanish | 1950 KB |
| Czech | 1949 KB |
| Dutch | 1949 KB |
| Romanian | 1950 KB |
| Russian | 2117 KB |
| Polish | 1951 KB |
| Chinese | 2079 KB |
| Turkish | 1950 KB |
Certyfikat/deklaracja
Instrukcja
Katalog produktów
Oprogramowanie konfiguracyjne
| Konfigurator IODD DTM | 9274 KB |
| PACTware 4 bez HART-Com DTM i tekstu pomocy | 4755 KB |
| DTM dla urządzenia nadrzędnego IO-Link USB 1.1 | 4440 KB |
Plik CAD
Plik konfiguracyjny
Akcesoria montażowe
|
PE1-EQR24
Element pozycjonujący z ringiem zaciskowym ze stali nierdzewnej bez pierścienia adaptera |
1590966 |
|
M5-QR24
Pierścień zabezpieczający z tworzywa sztucznego do enkoderów RI-EQR24 |
1590965 |
|
RA1-EQR24
Adapter ze stali nierdzewnej, do trzpieni Ø 20 mm |
1593019 |
|
RA3-EQR24
Adapter ze stali nierdzewnej, do trzpieni Ø 12 mm |
1593020 |
|
RA4-EQR24
Adapter ze stali nierdzewnej, do trzpieni Ø 10 mm |
1593023 |
|
SP1-EQR24
Tabliczka Ø 74 mm, stal nierdzewna |
1590979 |
Podłączenie
|
RKC8T-2/TXL
Kabel połączeniowy, złącze żeńskie M12, proste, 8-styk., długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625142 |
|
RKC8.302T-1.5-RSC4T/TXL320
Kabel adaptera do podłączenia czujnika do modułu programowania USB-2-IOL-0002; złącze żeńskie M12, proste, 8-styk. — złącze męskie M12, proste, 3-styk.; długość kabla: 1,5 m; materiał powłoki: PUR, czarny; aprobata cULus; zgodność z RoHS; stopień ochrony IP67 |
6625003 |
Akcesoria funkcjonalne
|
TX2-Q20L60
Adapter uczący dla enkoderów indukcyjnych z 8-pinowym męskim złączem M12 x 1, do nauki zdalnej |
6967117 |
|
USB-2-IOL-0002
Master IO-Link ze zintegrowanym portem USB |
6825482 |
