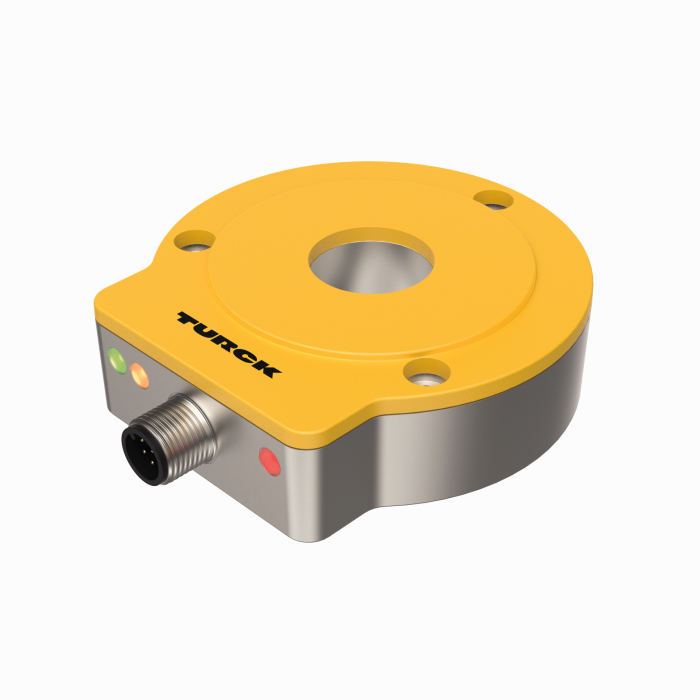

Produkt RI360P0-QR24M0-HESG25X3-H1181
Enkoder bezkontaktowy
SSI
Seria Premium
Nr zamówieniowy: 1590905- Wytrzymała, zwarta obudowa
- Różne możliwości montażu
- Wskazanie stanu za pomocą diody LED
- W zestawie brak elementu pozycjonującego i pierścienia aluminiowego
- wyjście SSI
- 25 bitów, kodowanie Gray'a
- Częstotliwość cyklu zegara SSI: 62,5 KHz … 1 MHz
- Parametryzacja trybu jedno- lub wieloobrotowego, długości ramki danych i nastawy kodowania bitowego wykonuje się za pomocą oprogramowania PACTware
- Ustawienia fabryczne: Tryb jednoobrotowy Bit 0 … Bit 15, tryb wieloobrotowy Bit 16 … Bit 21, status Bit 22 … Bit 24
- Punkt zerowy, tryb pracy synch./asynch. ustawiane za pomocą funkcji Easy Teach
- Kompatybilne z wszystkimi standardowymi masterami SSI
- W trybie synchronicznym, fluktuacja < 5 µs wymagana po stronie nadrzędnej
- Odporność na zakłócenia elektromagnetyczne
- 15…30 VDC
- 8-pinowe złącze męskie M12 x 1
Dane ogólne
| EAN | 4047101544718 |
| Kod eCl@ss (V5.1.4): | 27270501 -/- Przetwornik położenia, absolutny |
| Numer taryfy celnej | 90318080000 |
| Kraj pochodzenia | DE |
| Waga | 340 g |
Dane techniczne
| Linia enkodera | Premium-Line |
| Technologia | Contactless |
| Typ wyjścia | Absolutny wieloobrotowy |
| Shaft Type | Hollow shaft |
| Średnica ośki D (mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |

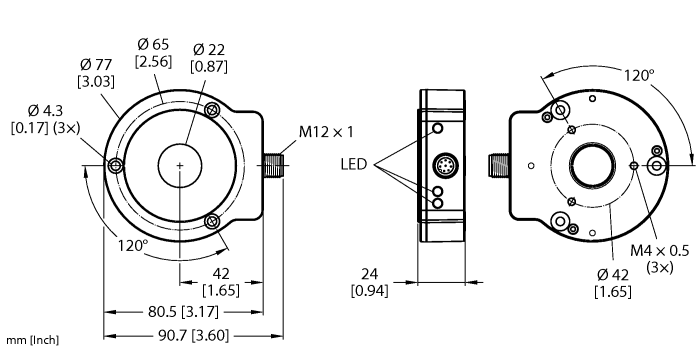

| Wymiary konstrukcji | 81 × 78 × 24 mm |
| Flange type | Flange without mounting element |
| Zakres pomiarowy | 0…360° |
| Napięcie zasilania | 15…30 V DC |
| Protokół komunikacyjny | SSi |
| Połączenie elektryczne | Złącze, M12 × 1 |
| Materiał obudowy | Metal / tworzywo sztuczne, ZnAlCu1/PBT-GF30-V0 |
| Temperatura pracy | -25…+85 °C |
| Stopień ochrony | IP68/IP69K |
Data Sheets
| German | 3123 KB |
| English | 3121 KB |
| French | 3123 KB |
| Spanish | 3122 KB |
| Czech | 3122 KB |
| Dutch | 3122 KB |
| Romanian | 3123 KB |
| Russian | 2993 KB |
| Polish | 3124 KB |
| Chinese | 3255 KB |
| Turkish | 3123 KB |
Certyfikat/deklaracja
Instrukcja
Katalog produktów
Oprogramowanie konfiguracyjne
| Konfigurator IODD DTM | 33194 KB |
| PACTware 4 bez HART-Com DTM i tekstu pomocy | 4755 KB |
| DTM dla urządzenia nadrzędnego IO-Link USB 1.1 | 4440 KB |
Plik CAD
Plik CAD STP
Plik konfiguracyjny
Akcesoria montażowe
|
P1-RI-QR24
Element pozycjonujący, dla wałków Ø 20 mm |
1590921 |
|
P2-RI-QR24
Element pozycjonujący, dla wałków Ø 14 mm |
1590922 |
|
P3-RI-QR24
Element pozycjonujący, dla wałków Ø 12 mm |
1590923 |
|
P4-RI-QR24
Element pozycjonujący, dla wałków Ø 10 mm |
1590924 |
|
P5-RI-QR24
Element pozycjonujący, dla wałków Ø 6 mm |
1590925 |
|
P6-RI-QR24
Element pozycjonujący, dla wałków Ø 3/8“ |
1590926 |
|
P7-RI-QR24
Element pozycjonujący, dla wałków Ø 1/4“ |
1590927 |
|
P8-RI-QR24
Element pozycjonujący, dla wałków Ø 12 mm |
1590916 |
|
M1-QR24
Aluminiowy pierścień zabezpieczający do enkoderów indukcyjnych RI-QR24 |
1590920 |
|
PE1-QR24
Element pozycjonujący bez tulei redukującej |
1590937 |
|
RA1-QR24
Pierścień adaptera, dla wałków Ø 20 mm |
1590928 |
|
RA2-QR24
Pierścień adaptera, dla wałków Ø 14 mm |
1590929 |
|
RA3-QR24
Pierścień adaptera, dla wałków Ø 12 mm |
1590930 |
|
RA4-QR24
Pierścień adaptera, dla wałków Ø 10 mm |
1590931 |
|
RA5-QR24
Pierścień adaptera, dla wałków Ø 6 mm |
1590932 |
|
RA6-QR24
Tuleja redukująca, dla wałków Ø 3/8“ |
1590933 |
|
RA7-QR24
Tuleja redukująca, dla wałków Ø 1/4“ |
1590934 |
|
RA8-QR24
Wtyczka do montażu opcji C |
1590959 |
|
SP1-QR24
Ekran Ø 74 mm, aluminium |
1590938 |
|
SP2-QR24
Płyta osłonowa Ø 74 mm, aluminium, z otworem do przepustu wału |
1590939 |
|
SP3-QR24
Ekran Ø 52 mm, aluminium |
1590958 |
Podłączenie
|
RKC8T-2/TXL
Kabel połączeniowy, złącze żeńskie M12, proste, 8-styk., długość kabla: 2 m, materiał powłoki: PUR, czarny; aprobata cULus |
6625142 |
|
RKC8.302T-1.5-RSC4T/TXL320
Kabel adaptera do podłączenia czujnika do modułu programowania USB-2-IOL-0002; złącze żeńskie M12, proste, 8-styk. — złącze męskie M12, proste, 3-styk.; długość kabla: 1,5 m; materiał powłoki: PUR, czarny; aprobata cULus; zgodność z RoHS; stopień ochrony IP67 |
6625003 |
Akcesoria funkcjonalne
|
TX2-Q20L60
Adapter uczący dla enkoderów indukcyjnych z 8-pinowym męskim złączem M12 x 1, do nauki zdalnej |
6967117 |
|
USB-2-IOL-0002
Master IO-Link ze zintegrowanym portem USB |
6825482 |
