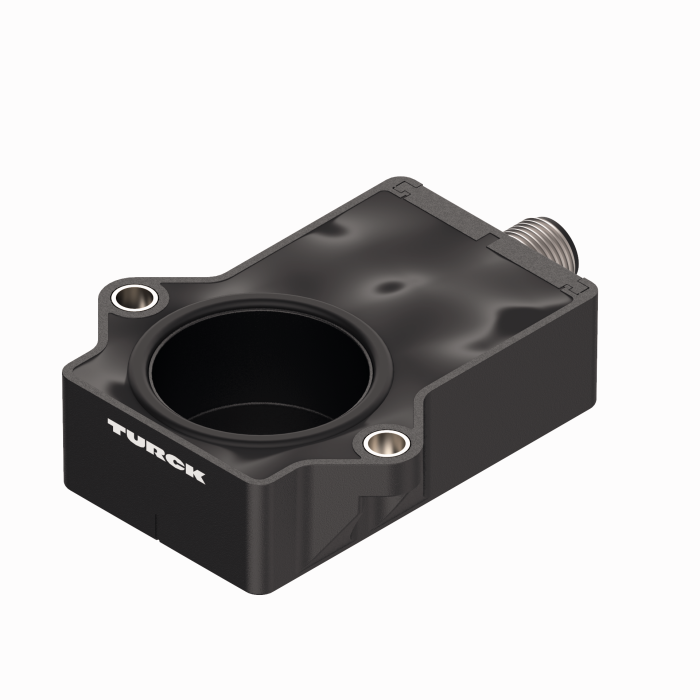

Produkt RI120P1-QR20-LI2X2-H1141
Miniaturowy przetwornik położenia
z wyjściem analogowym
Seria Premium
Nr zamówieniowy: 100004592- Prostopadłościenny, tworzywo sztuczne
- Wytrzymała, kompaktowa obudowa
- Różne możliwości montażu
- Element pozycjonujący P1-RI-QR20 w zestawie
- Wysoki stopień ochrony IP68/IP69K
- Ochrona przed rozbryzgami solanki
- Wskazanie zakresu pomiarowego diodami LED
- Odporność na zakłócenia elektromagnetyczne
- Rozdzielczość 0,09 °
- 3 żyły, 15…30 V DC
- Wyjście analogowe 4…20 mA
- Wyjście 22 mA (typ.), gdy nie ma złącza RLC
- Męskie złącze M12 × 1, 4-stykowe
Dane ogólne
| EAN | 4047101501629 |
| Kod eCl@ss (V5.1.4): | 27270501 -/- Przetwornik położenia, absolutny |
| Numer taryfy celnej | 90318080000 |
| Kraj pochodzenia | DE |
| Waga | 97 g |
Dane techniczne
| Linia enkodera | Premium-Line |
| Technologia | Contactless |
| Typ wyjścia | Absolutny, jednoobrotowy |
| Shaft Type | Blind hole shaft |
| Średnica ośki D (mm) | 6, 6.35 |

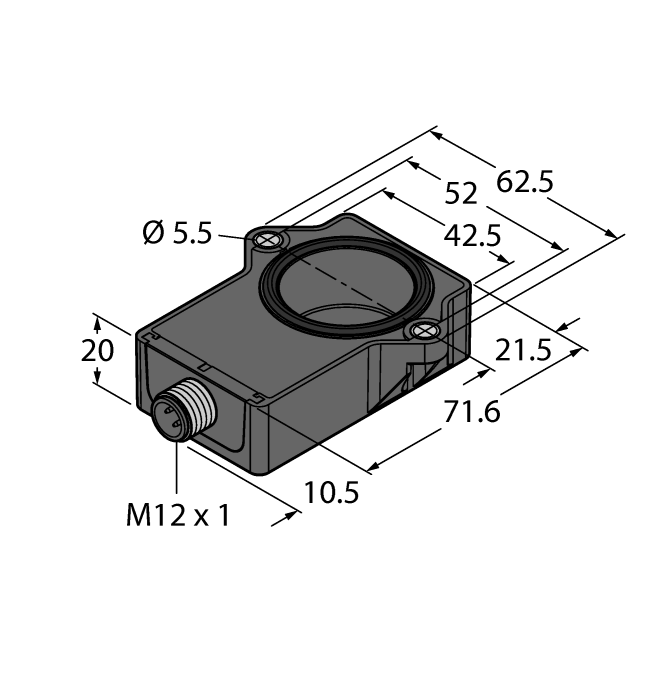

| Wymiary konstrukcji | 71.6 × 62.6 × 20 mm |
| Flange type | Flange without mounting element |
| Zakres pomiarowy | -60…60° |
| Napięcie zasilania | 15…30 V DC |
| Funkcja wyjścia | Wyjście analogowe |
| wyjście prądowe | 4…20 mA |
| Połączenie elektryczne | Złącze, M12 × 1 |
| Materiał obudowy | Tworzywo sztuczne, Ultem |
| Temperatura pracy | -40…+70 °C |
| Stopień ochrony | IP68/IP69K |
Akcesoria montażowe
|

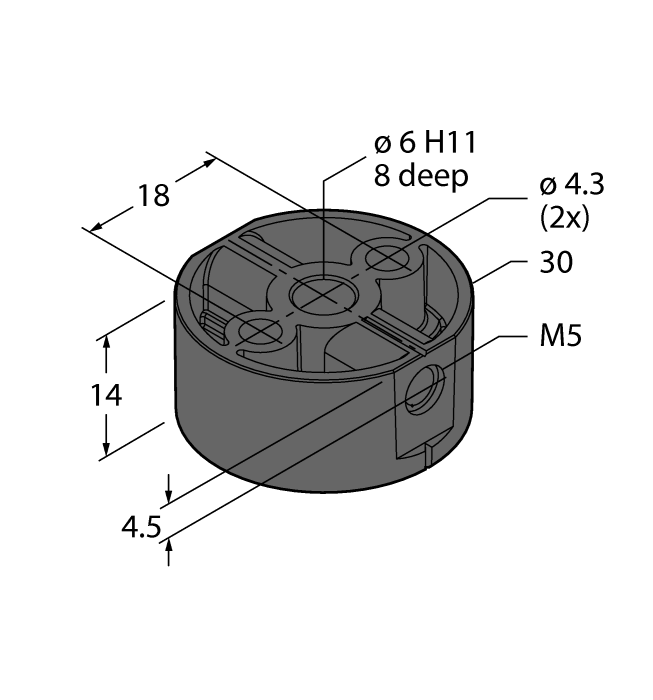

P1-RI-QR20
Element pozycjonujący do enkodera RI-QR20, do wałów o średnicy 6 mm |
1593041 |
|

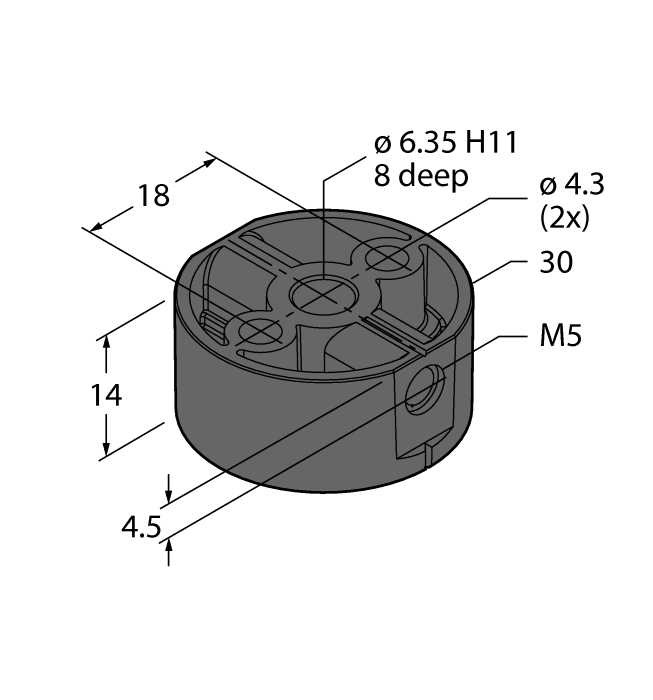

P2-RI-QR20
Element pozycjonujący do enkodera RI-QR20, do wałów o średnicy 6,35 mm |
1593042 |
Podłączenie
|

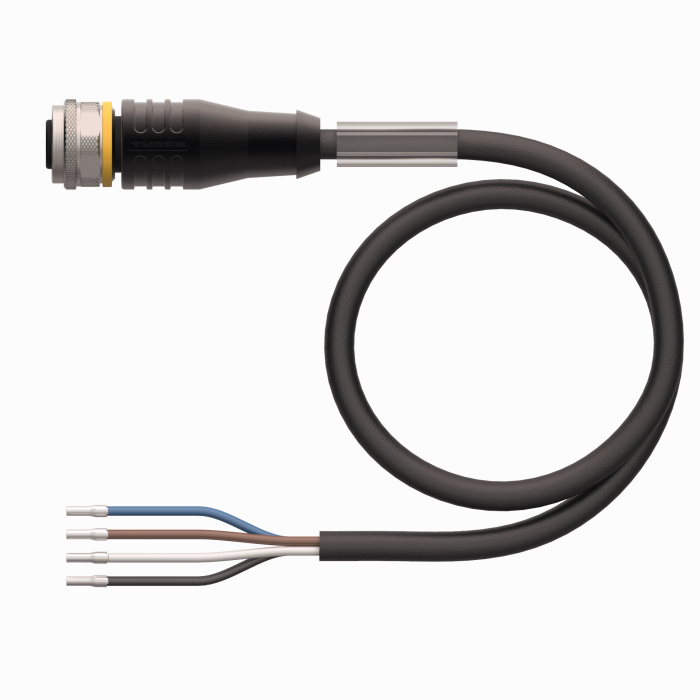

RKC4.4T-2/TEL
Kabel połączeniowy, złącze żeńskie M12, proste, 4-styk., długość kabla: 2 m, materiał powłoki: PVC, czarny; aprobata cULus |
6625013 |
|
RKS4.4T-2/TEL
Kabel połączeniowy, złącze żeńskie M12, proste, 4-styk., ekran podłączony do nakrętki/śruby łączącej, długość kabla: 2 m, materiał powłoki: PVC, czarny; aprobata cULus |
6626321 |
