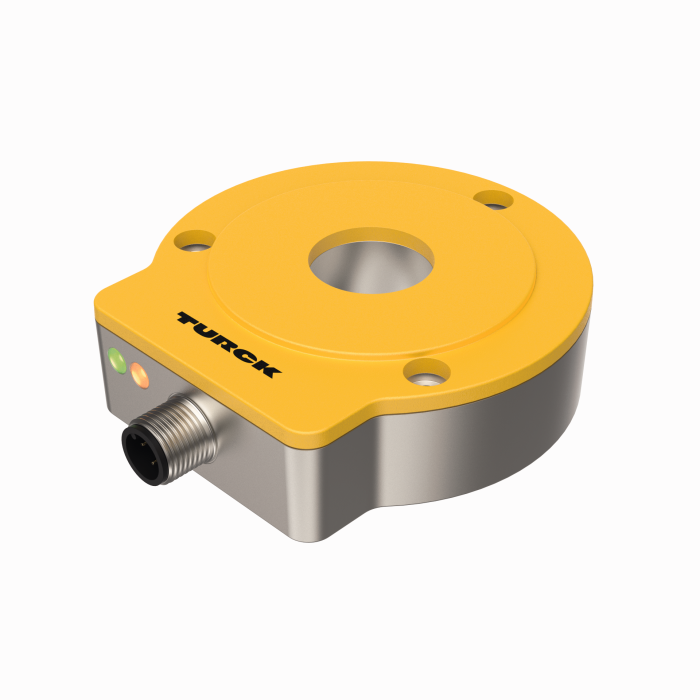

Produkt RI360P0-QR24M0-IOLX2-H1141/3GD
Enkoder bezkontaktowy z certyfikatem ATEX
IO-Link, 3GD, strefa 2 (22)
Seria Premium
Nr zamówieniowy: 100003122- Wytrzymała, kompaktowa obudowa
- Różne możliwości montażu
- Wskazanie stanu za pomocą diody LED
- Odporność na zakłócenia elektromagnetyczne
- 16-bitów, jednoobrotowy
- Wartość procesowa 32 bitowa IO-Link
- 3 bity błędów
- 16 bitów trybu jednoobrotowego
- 13 bitów trybu wieloobrotowego
- 15…30 V DC
- Męskie złącze M12 ×1, 4-stykowe
- ATEX kategoria II 3 G, strefa Ex 2
- ATEX kategoria II 3 D, strefa Ex 22

Dane ogólne
EAN | 4047101475463 |
Kod eCl@ss (V5.1.4): | 27270501 -/- Przetwornik położenia, absolutny |
Numer taryfy celnej | 90318080000 |
Kraj pochodzenia | DE |
Waga | 315 g |
Dane techniczne
Linia enkodera | Premium-Line |
Technologia | Contactless |
Typ wyjścia | Absolutny wieloobrotowy |
Shaft Type | Hollow shaft |
Średnica ośki D (mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |

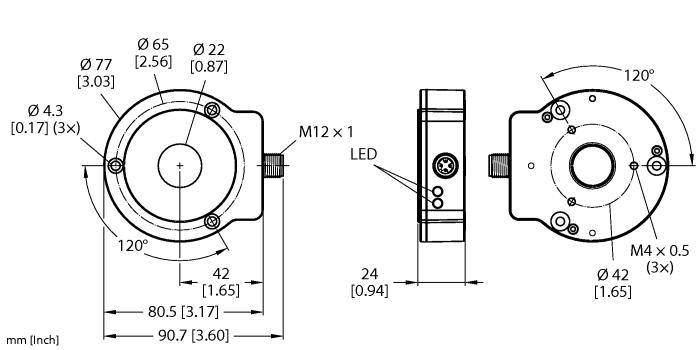

Wymiary konstrukcji | 81 × 78 × 24 mm |
Flange type | Flange without mounting element |
Zakres pomiarowy | 0…360° |
Protokół komunikacyjny | IO-Link |
Połączenie elektryczne | Złącze, M12 × 1 |
Materiał obudowy | Metal / tworzywo sztuczne, ZnAlCu1/PBT-GF30-V0 |
Temperatura pracy | -25…+70 °C |
Stopień ochrony | IP68/IP69K |
Certyfikaty | ATEX II 3 D, ATEX II 3 G |
Data Sheets
German | 2892 KB |
English | 2891 KB |
French | 2893 KB |
Spanish | 2891 KB |
Czech | 2892 KB |
Dutch | 2892 KB |
Romanian | 2892 KB |
Russian | 2763 KB |
Polish | 2893 KB |
Chinese | 3039 KB |
Turkish | 2893 KB |
Certyfikat/deklaracja
Instrukcja
Dla enkoderów indukcyjnych z obsługą IO-Link | 1731 KB |
Instrukcja szybkiego uruchomienia | 1985 KB |
Parametry połączenia IO-Link |
Katalog produktów
Oprogramowanie konfiguracyjne
Plik konfiguracyjny
Akcesoria montażowe
![]() |

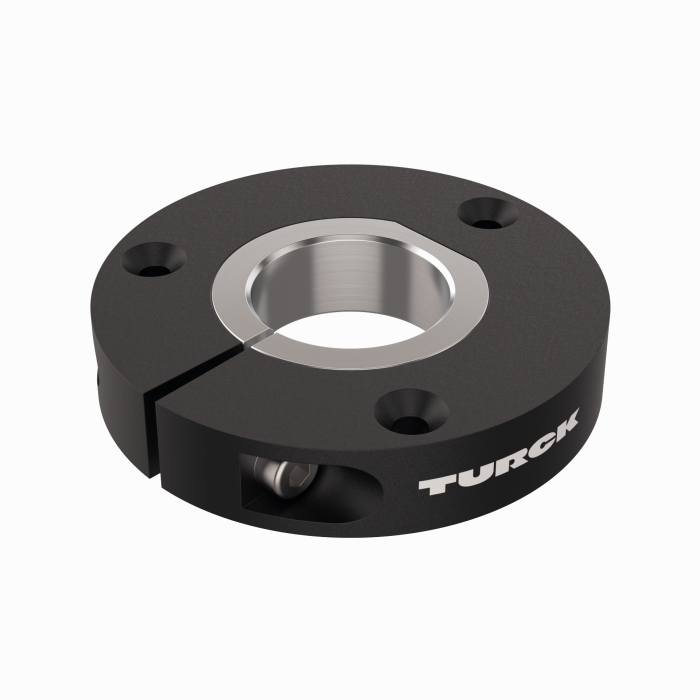

P1-RI-QR24
Element pozycjonujący, dla wałków Ø 20 mm |
1590921 |
![]() |
P2-RI-QR24
Element pozycjonujący, dla wałków Ø 14 mm |
1590922 |
![]() |
P3-RI-QR24
Element pozycjonujący, dla wałków Ø 12 mm |
1590923 |
![]() |
P4-RI-QR24
Element pozycjonujący, dla wałków Ø 10 mm |
1590924 |
![]() |

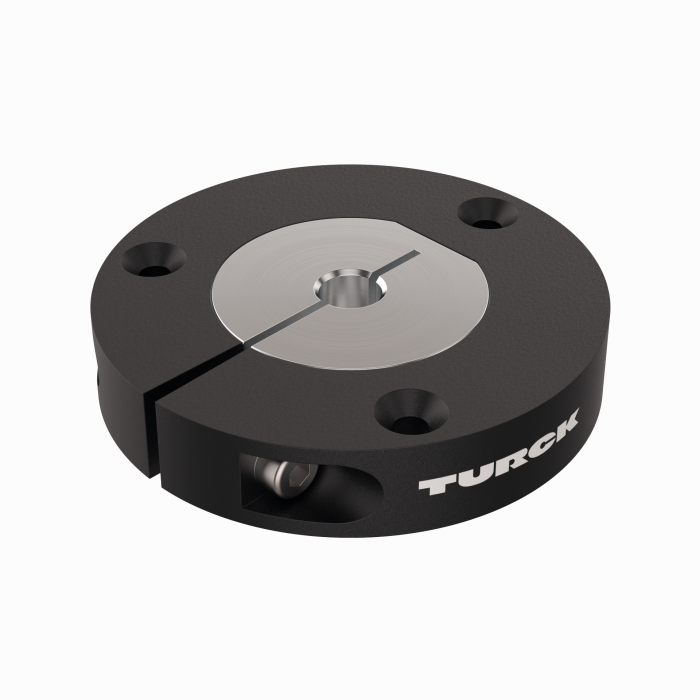

P5-RI-QR24
Element pozycjonujący, dla wałków Ø 6 mm |
1590925 |
![]() |
P6-RI-QR24
Element pozycjonujący, dla wałków Ø 3/8“ |
1590926 |
![]() |
P7-RI-QR24
Element pozycjonujący, dla wałków Ø 1/4“ |
1590927 |
![]() |
P8-RI-QR24
Element pozycjonujący, dla wałków Ø 12 mm |
1590916 |
![]() |

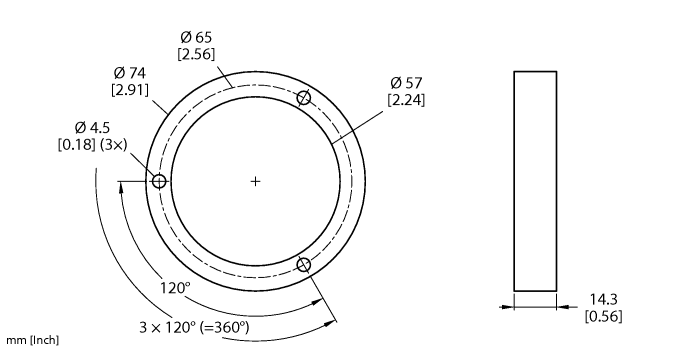

M1-QR24
Aluminiowy pierścień zabezpieczający do enkoderów indukcyjnych RI-QR24 |
1590920 |
![]() |

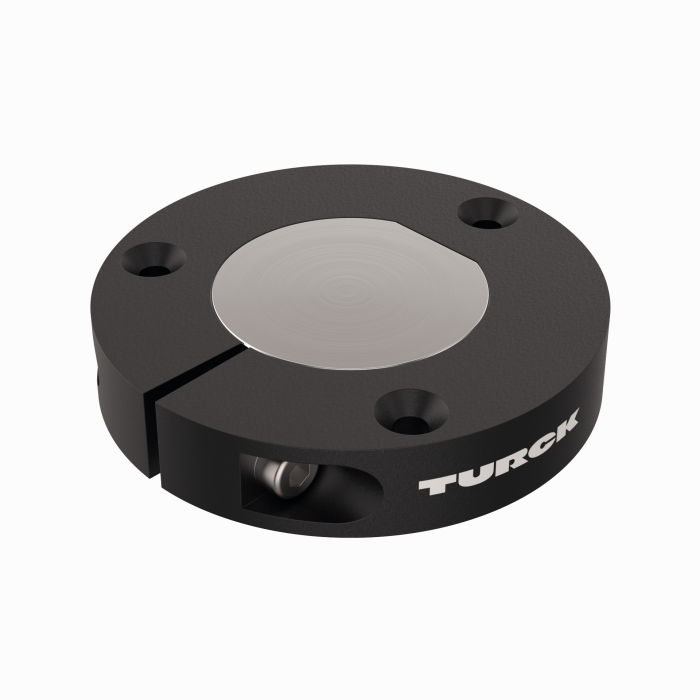

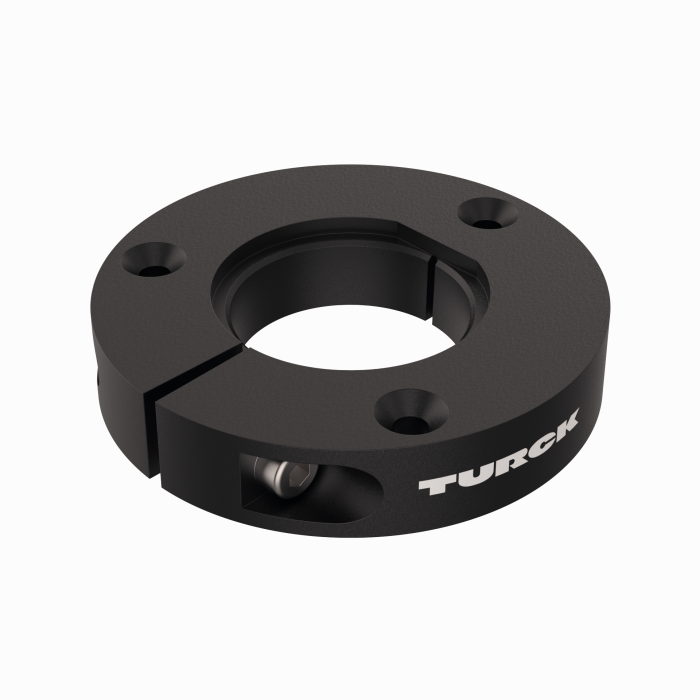

PE1-QR24
Element pozycjonujący bez tulei redukującej |
1590937 |
![]() |

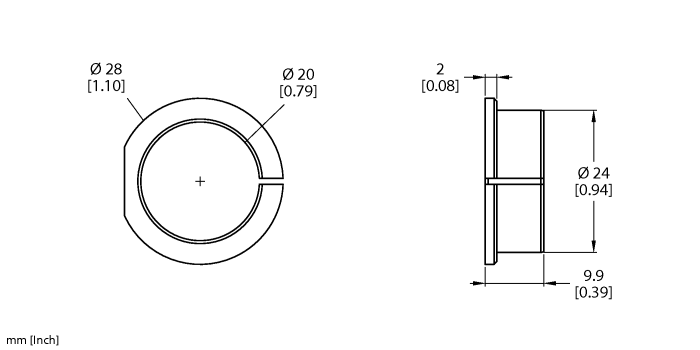

RA1-QR24
Pierścień adaptera, dla wałków Ø 20 mm |
1590928 |
![]() |

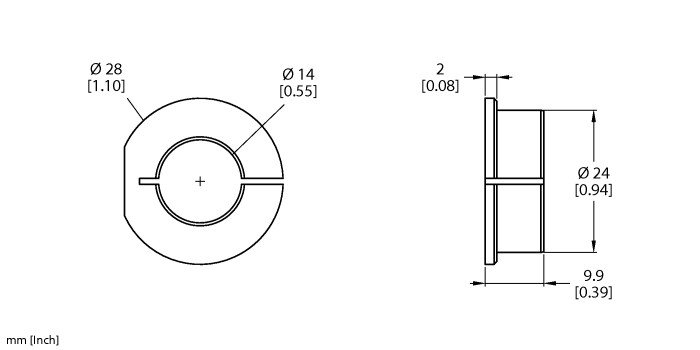

RA2-QR24
Pierścień adaptera, dla wałków Ø 14 mm |
1590929 |
![]() |

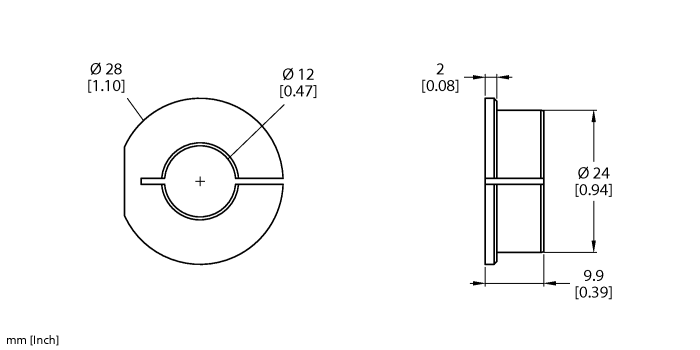

RA3-QR24
Pierścień adaptera, dla wałków Ø 12 mm |
1590930 |
![]() |
RA4-QR24
Pierścień adaptera, dla wałków Ø 10 mm |
1590931 |
![]() |

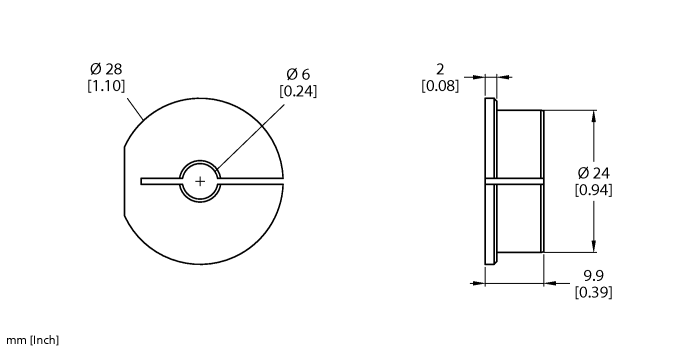

RA5-QR24
Pierścień adaptera, dla wałków Ø 6 mm |
1590932 |
![]() |
RA6-QR24
Tuleja redukująca, dla wałków Ø 3/8“ |
1590933 |
![]() |
RA7-QR24
Tuleja redukująca, dla wałków Ø 1/4“ |
1590934 |
![]() |

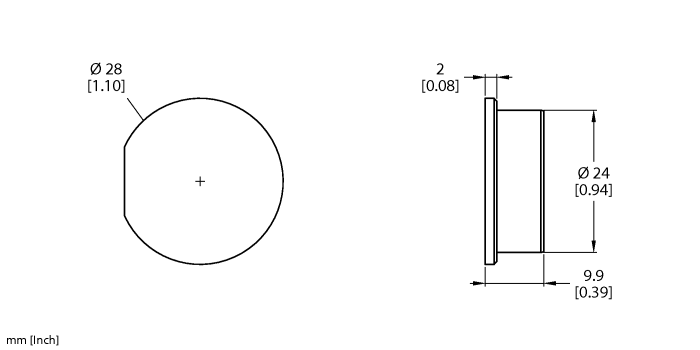

RA8-QR24
Wtyczka do montażu opcji C |
1590959 |
![]() |

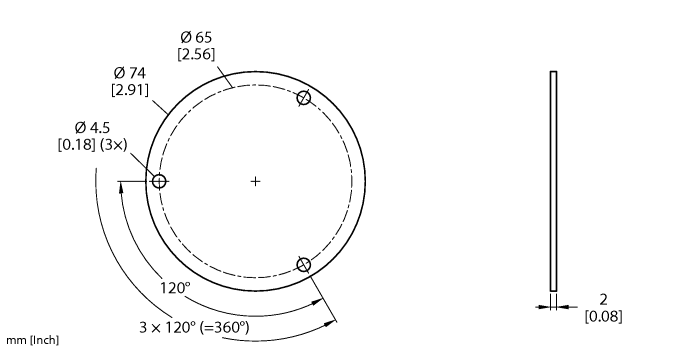

SP1-QR24
Ekran Ø 74 mm, aluminium |
1590938 |
![]() |

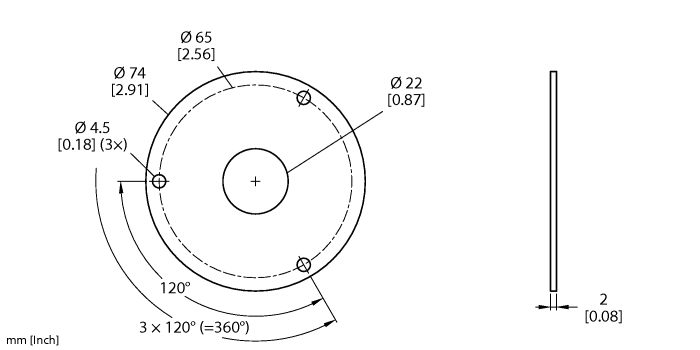

SP2-QR24
Płyta osłonowa Ø 74 mm, aluminium, z otworem do przepustu wału |
1590939 |
![]() |

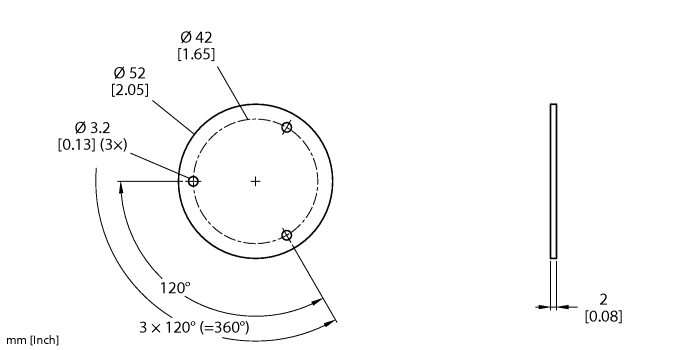

SP3-QR24
Ekran Ø 52 mm, aluminium |
1590958 |
