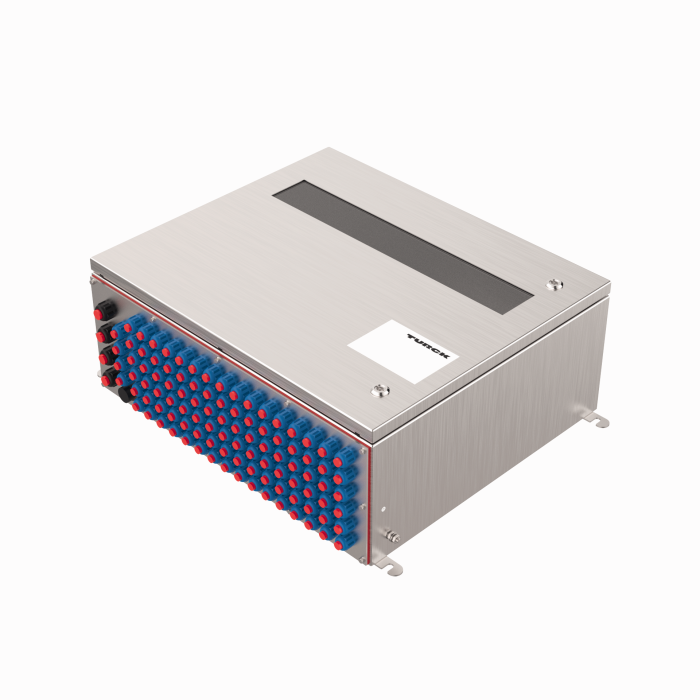

Produkt EG-VA655526/112-0212/2GD70
system I/O excom
Obudowa systemu 650 × 550 × 260
Nr zamówieniowy: 100003113- Stal nierdzewna gatunku 1.4301 (AISI 304)
- Ze szklanym oknem
- Płyta złączy wyposażona w plastikowe dławiki kablowe (4 × M25 dla zasilania, 4 × M20 dla magistrali Ex-i, 96 × M20 dla sygnałów I/O magistrali Ex-i) oraz jeden element 1 × M20 odpowietrzający/spustowy
- Dodatkowa instalacja: ramka statecznika MT-PPS; 2 × łącznik światłowodowy OC11Ex/2G.2 z okablowaniem połączeń RS485IS z D9T-RS485IS; zaciski Ex e (2 × UT10, 2 × UT10-BU, 2 × UT10-PE) do podłączania napięcia zasilania
- Obudowa ze stali nierdzewnej z wbudowaną kasetą montażową MT16-2G.1
Dane ogólne
| EAN | 4047101475173 |
| Kod eCl@ss (V5.1.4): | 27250391 -/- Decentralizacja peryferiów (części) [AKP191002] |
| Numer taryfy celnej | 85371098990 |
| Kraj pochodzenia | DE |
| Waga | 1 g |
Dane techniczne
| Seria produktów | excom |
| Typ urządzenia | Wykonanie |
| Wymiary konstrukcji | 550 x 650 x 260 mm |
| Module rack | MT16-2G.1 |
| Napięcie wejściowe | U<subscript>AC </subscript>= 115/230 VAC |
| Łącznik/konwerter/przełącznik | Łącznik światłowodu |
| Stopień ochrony | IP66 |
| Strefa instalacji | strefa 1 |
Data Sheets
| German | 491 KB |
| English | 489 KB |
| French | 490 KB |
| Spanish | 492 KB |
| Czech | 492 KB |
| Dutch | 488 KB |
| Romanian | 490 KB |
| Russian | 512 KB |
| Polish | 493 KB |
| Chinese | 522 KB |
| Turkish | 492 KB |
Certyfikat
| PTB 16 ATEX 2006 | 5956 KB |
| IECEx PTB 16.0020 | 223 KB |
| Deklaracja zgodności WE | 1185 KB |
| CCC-2020322310002857 | 985 KB |
EPLAN
Narzędzie obliczeniowe
Przegląd produktów
Skrócona instrukcja obsługi
Akcesoria montażowe
|
VSTS22
Klucz nasadowy do dławików kablowych, SW22 |
6884043 |
|
|
VSTS24
Socket spanner for cable glands, SW24 |
6900462 |
|

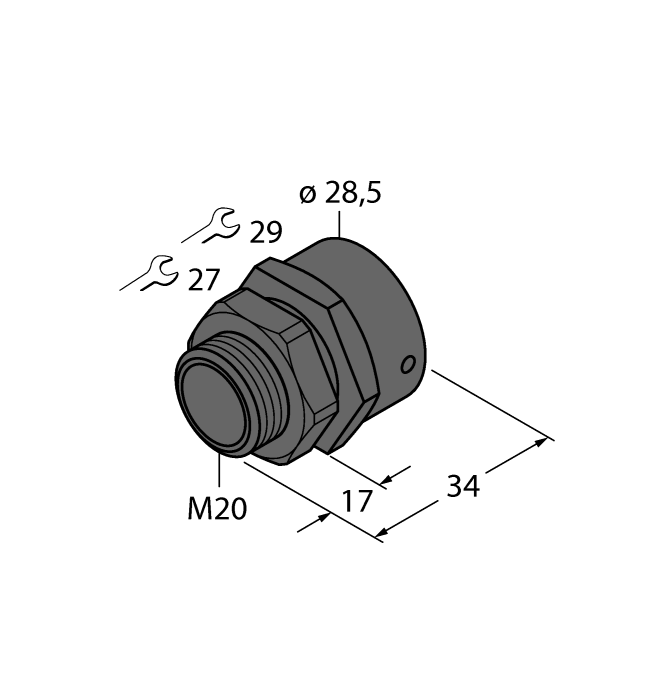

ELST-M20EX
Element kompensacji ciśnienia (tworzywo sztuczne), zapobiega kondensacji wewnątrz obudowy |
6884033 |
|

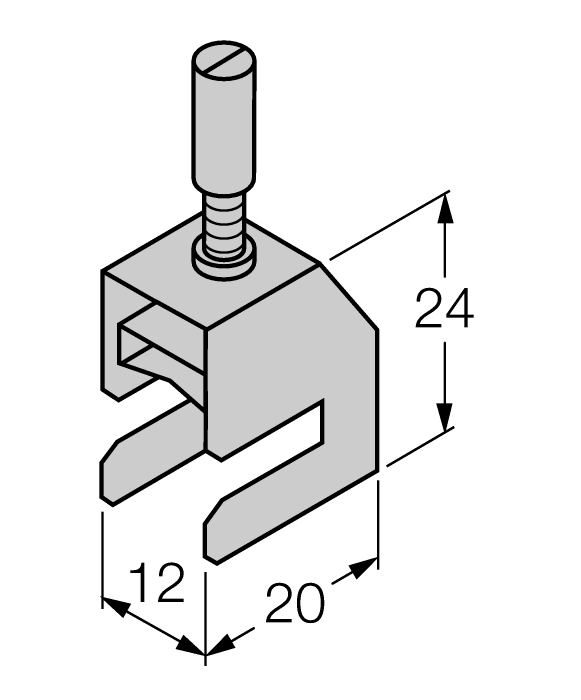

SK8
Zacisk ekranu do szyn ekranowania, średnica kabla 3…8 mm, PU 10 szt. |
6900360 |
Podłączenie
|
D9T-RS485IS /6ES7972-0DA60-0XA0
Złącze sieciowe PROFIBUS dla RS485-IS, Fast Connect, tylko do zastosowania z urządzeniami IS! |
6890944 |
