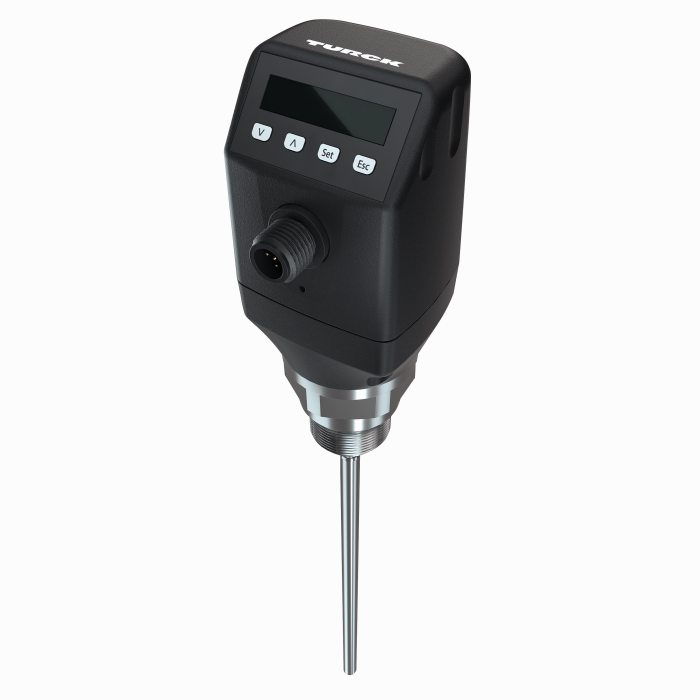

Produkt LS-551-0500-LIU22PN8X-H1151
Czujnik poziomu
z wyjściem analogowym i 2 wyjściami przełączanymi
Nr zamówieniowy: 100001860- Wykrywanie poziomu i ciągły pomiar poziomu
- Łatwa obsługa serwisowa i szybkie wdrożenie bez kalibracji
- Bardzo elastyczne, ponieważ sondy można skrócić
- Łatwa instalacja dzięki kompaktowej, obrotowej obudowie z wyświetlaczem
- Temperatura procesowa do 100°C
- Ciśnienie procesowe do 10 bar
- Małe niewidoczne strefy, idealne do małych pojemników
- Dostępne są rury koncentryczne do zbiorników niemetalowych
- Połączenie IO-Link 1.1
- 12…30 VDC
- 1 × wyjście analogowe 4…20 mA/0…10 V (automatyczne przełączanie w zależności od obciążenia)
- 2 × wyjście tranzystorowe PNP/IO-Link lub PNP/NPN, każde z możliwością przełączania
- Stała dielektryczna: ≥ 5 dla sond jednoprętowych / sond linkowych lub ≥ 1,8 z rurką koncentryczną
- Podłączenie procesowe za pomocą gwintu męskiego G3/4"
- Długość sondy 500 mm
Dane ogólne
| EAN | 4047101554458 |
| Kod eCl@ss (V5.1.4): | 27200513 -/- pomiar poziomu, mikrofalowy |
| Numer taryfy celnej | 90261029000 |
| Kraj pochodzenia | DE |
| Waga | 860 g |
Dane techniczne
| Sposób detekcji | kontakt z medium |
| Medium | liquids |
| Measuring principle | Kierowane mikrofale |

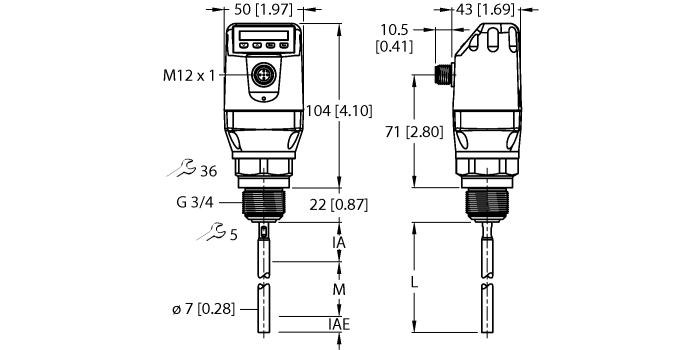

| Podłączenie procesowe | Gwint męski G 3/4” |
| Długość sondy (L) | 500 mm |
| Napięcie zasilania | 12…30 V DC |
| Funkcja wyjścia | Styk NO/NZ, PNP/NPN, wyjście analogowe |
| Napięcie wyjściowe | 0…10 V |
| wyjście prądowe | 4…20 mA |
| Protokół komunikacyjny | IO-Link |
| Połączenie elektryczne | Złącze, M12 × 1 |
| Materiały (kontakt z mediami) | Stal nierdzewna 1.4404 (AISI 316L), PTFE, FKM |
| Materiał obudowy | Tworzywo sztuczne, PBT |
| Temperatura medium | -20…+100 °C |
| Wytrzymałość ciśnieniowa | -1…10 bar |
| Temperatura pracy | -20…+60 °C |
| Stopień ochrony | IP67 |
Data Sheets
| German | 1466 KB |
| English | 1465 KB |
| French | 1466 KB |
| Spanish | 1466 KB |
| Czech | 1466 KB |
| Dutch | 1466 KB |
| Romanian | 1466 KB |
| Russian | 1491 KB |
| Polish | 1467 KB |
| Chinese | 1545 KB |
| Turkish | 1466 KB |
Certyfikat
Certyfikat UL
Instrukcja
| Wprowadzenie — FDT/DTM Frame PACTware | 11322 KB |
| Czujniki poziomu LS-5 | 2437 KB |
| Parametry IO-Link | 433 KB |
Oprogramowanie konfiguracyjne
Plik konfiguracyjny
Rozkładówka produktu
Skrócona instrukcja obsługi
Akcesoria montażowe
|

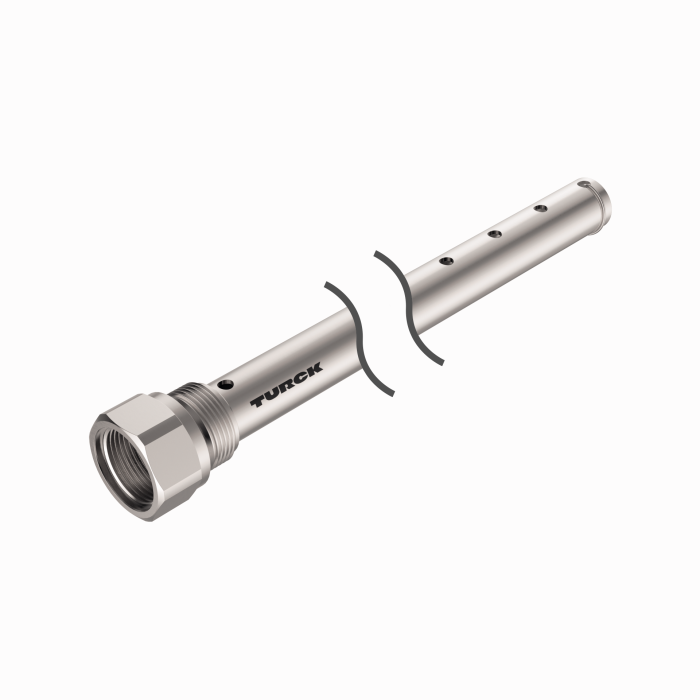

LSCT-51-0500
Rura koncentryczna do czujników poziomu LS-5 (tylko G3/4”) do użytku w pojemnikach niemetalowych, długość 500 mm, przyłącze procesowe G3/4” |
100001878 |
|
|
LSCT-34-0500
Rura koncentryczna do czujników poziomu LS-5 (tylko G3/4”) do użytku w pojemnikach niemetalowych, długość 500 mm, przyłącze procesowe 3/4” NPT |
100001879 |
|

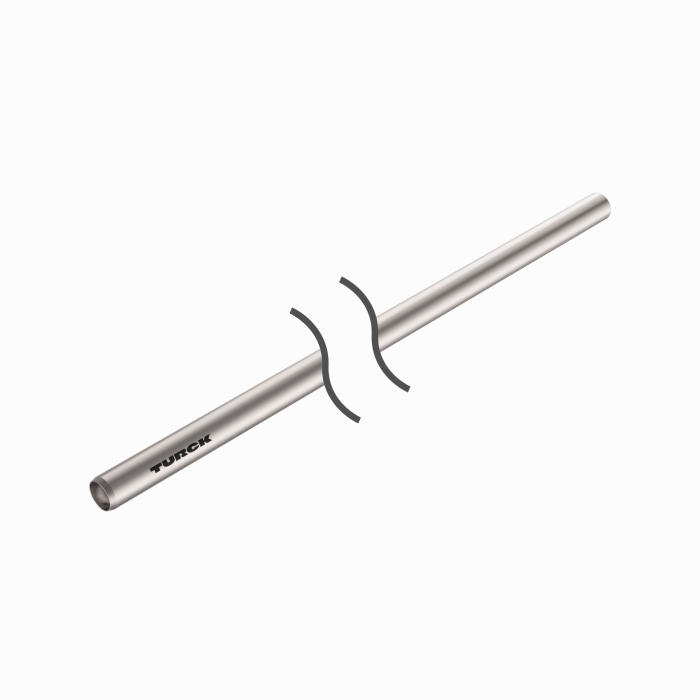

LSRP-1000
Trzpień sondy do przykręcenia do czujników poziomu LS-5, długość 1000 mm |
100002197 |
|

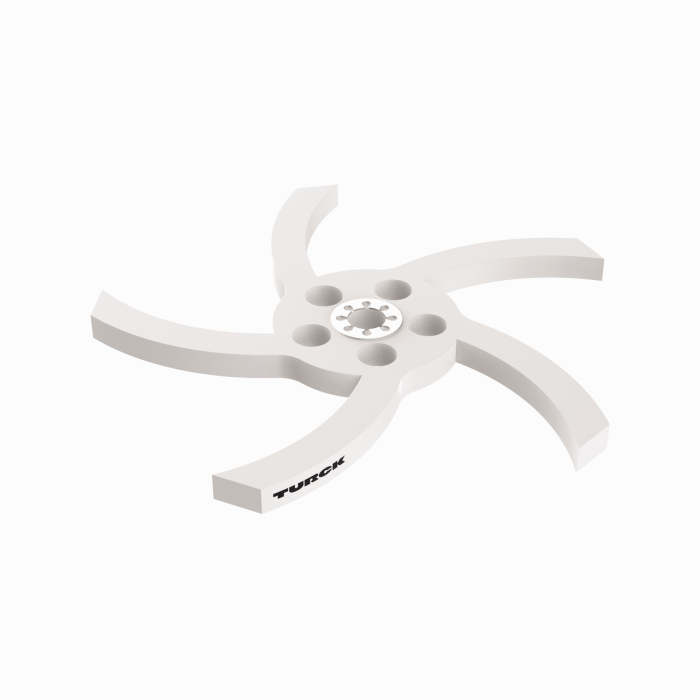

LSAB1
Gwiazda centrująca z PTFE do montażu sond w produktach z serii LS-5 w rurkach obejściowych i zanurzeniowych o średnicy 40…100 mm |
100016514 |
|

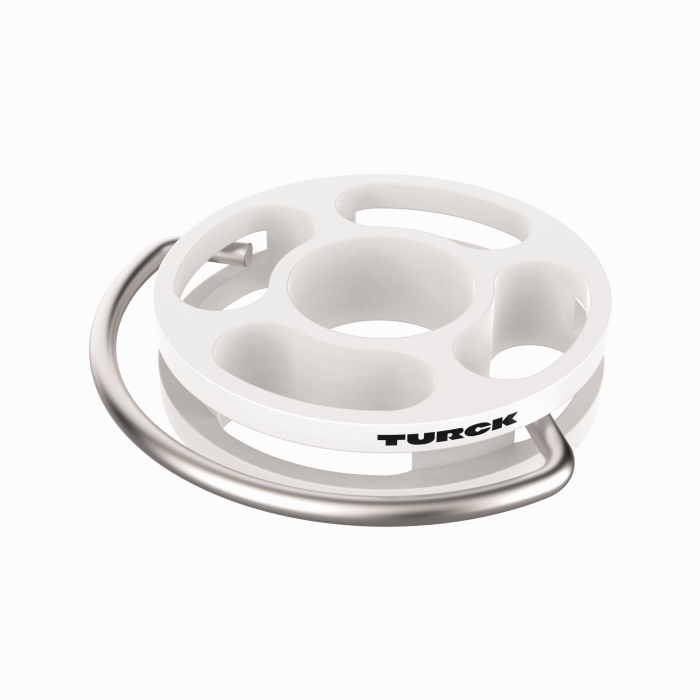

LSAB2
Gwiazda centrująca z PTFE do montażu sond w produktach z serii LS-5 w rurkach koncentrycznych LSCT-xx-xxxx |
100016515 |
