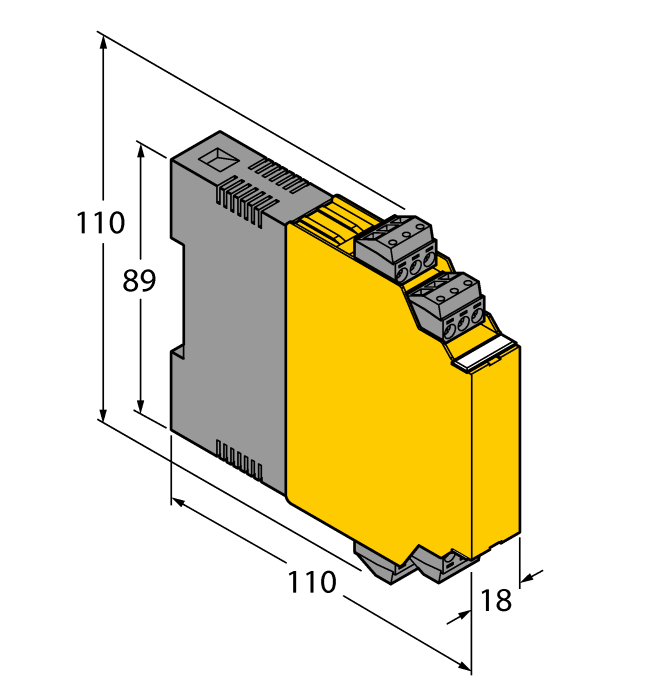

Produkt IM35-11EX-HI/24VDC
Analog Signal Isolator
1-kanałowy
Nr zamówieniowy: 7506516- Inteligentne elementy wykonawcze zasilane przez interfejs komunikacyjny HART
- Obwód wejściowy: 0/4…20 mA
- Obwód wyjściowy: 0/4…20 mA, iskrobezpieczne
- SIL2
- Zdejmowalne terminale, skręcane z 2 mm gniazdem testowym
- Separacja galwaniczna pomiędzy obwodem wejścia, wyjścia i zasilania
- ATEX, IECEx, UL, CFMUS, TR CU, KOSHA, CCOE
- Instalacja w strefie 2
Dane ogólne
| EAN | 4047101117288 |
| Kod eCl@ss (V5.1.4): | 27210107 -/- Przetwornik (uniwersalny) |
| Numer taryfy celnej | 85437090990 |
| Kraj pochodzenia | DE |
| Waga | 140 g |
Dane techniczne
| Typ sygnału | Wyjście analogowe (przystosowane do obsługi protokołu HART) |
| Typ urządzenia | Separowany sygnał analogowy - wyjście |
| Wersja Ex | tak |
| Atesty | ATEX, IECEx, UL, cFMus, TR CU |
| Bezpieczeństwo funkcjonalne (SIL/PL) | SIL2 |
| Napięcie nominalne | 24 V DC |
| Liczba kanałów | 1 |
| Połączenie elektryczne | 4 × zdejmowalny blok zaciskowy 3-styk. z gniazdem pomiarowym, zabezpieczenie przed odwrotną polaryzacją, połączenie śrubowe |
| Stopień ochrony | IP20 |
| Rodzina produktów | IM |
Data Sheets
| German | 196 KB |
| English | 192 KB |
| French | 196 KB |
| Spanish | 195 KB |
| Czech | 196 KB |
| Dutch | 193 KB |
| Romanian | 193 KB |
| Russian | 215 KB |
| Polish | 195 KB |
| Chinese | 258 KB |
| Turkish | 193 KB |
Certyfikat
| TÜV 19 ATEX 244924 X | 1636 KB |
| TÜV 06 ATEX 553057 X | 2332 KB |
| FM/CSA — IS-1.105 | 174 KB |
| IECEx — TUN 06.0012X | 2519 KB |
| KOSHA 15-AV4BO-0477 | 598 KB |
Deklaracja SIL
Deklaracja zgodności EU
Instrukcja bezpieczeństwa
Katalog produktów
Plik CAD
Rozkładówka produktu
Rozkładówka technologii
Skrócona instrukcja obsługi
Akcesoria montażowe
|

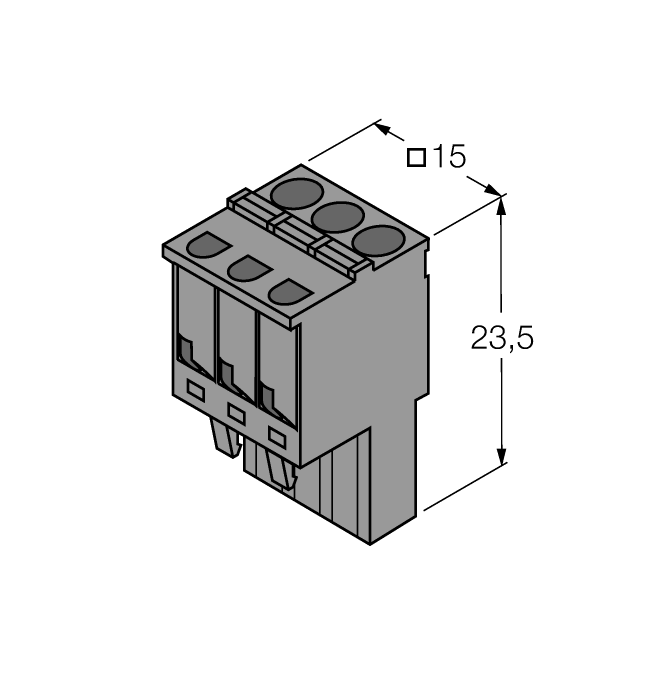

IM-CC-3X2BU/2BK
Terminale zaciskowe dla modułów serii IM (urządzenia Ex o szerokości 18 mm) zawierają: 2 szt. 3-polowych, niebieskich terminali i 2 szt. 3-polowych, czarnych terminali. |
6900475 |
