Stacje zdalnych I/O serii BL20 oraz system szybkiego w łączeniu i rozłączaniu systemu okablowania (quick disconnect) firmy TURCK wpisują się w modułową koncepcję urządzeń produkowanych przez firmę Enerflex dla branży przetwór

Mająca siedzibę w Calgary, firma Enerflex specjalizująca się w przetwórstwie ropy i gazu, początkowo budowała swoje urządzenia modułowe do testowania systemów oraz odbioru wstępnego aparatury procesowej, przed rozebraniem jej na segmenty możliwe do umieszczenia w kontenerach transportowych. By zyskać jak najwięcej na budowie modułowej, inżynierowie Enerflex zaufali okablowaniu TURCK, dedykowanemu do pracy w strefach zagrożenia wybuchem oraz systemowy zdalnych modułów I/O serii BL20.
  • Enerflex wybrał wyposażone w 8 portów boxy z przyłączami 7/8”.

Kanadyjskie przedsiębiorstwo z branży petrochemicznej, Enerflex, zlokalizowane w Calgary, jest podzielone na dwa oddziały – usług i produktów. Sfera usługowa to oprzyrządowanie, układy sterowania oraz usługi mechaniczne w zakresie sprężania, a dział produktów to przetwarzanie ropy i gazu, sprężanie oraz usługi z zakresu inżynierii środowiska. Enerflex Production and Processing (P&P) jest odpowiedzialneza projektowanie i budowę kompletnej, gotowej do uruchomienia, modułowej aparatury procesowej dla przemysłu chemicznego, petrochemicznego i gazowego.

Enerflex był w stanie zaprojektować mechanikę zakładu produkcyjnego tak, by możliwe było jego rozłożenie do postaci segmentów odpowiadających wielkości kontenerów transportowych, używając wsporników i kołnierzy, ale forma organizacji oprzyrządowania zawsze była kompromisem.

Poprawa infrastruktury

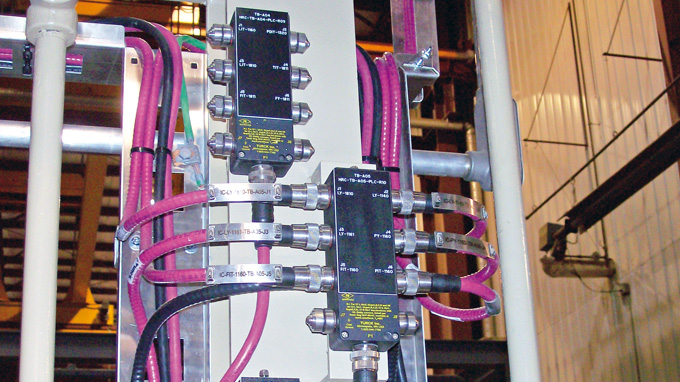

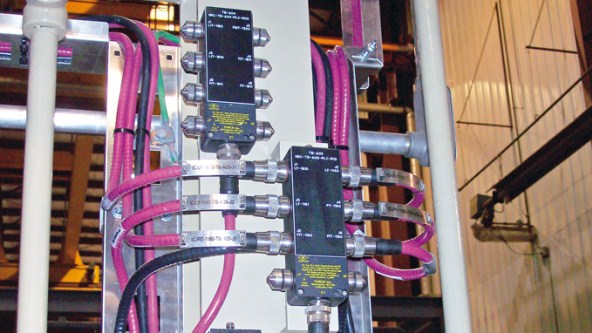

Właśnie tutaj firma TURCK była w stanie pomóc. Innowacyjny system okablowania przemysłowego typu quick disconnect pozwala korzystać z wytrzymałego systemu złącz do podłączenia aparatury procesowej i skonsolidować sygnały z niej wychodzące. Z boxu łączeniowego wychodzi już tylko jeden kabel wielożyłowy, który biegnie do szafy sterowniczej.

Pierwszy projekt z wykorzystaniem systemu quick disconnect rozpoczął się w 2008 roku, kiedy amerykańska firma z branży gazowniczej zatrudniła Enerflex P&P do budowy kompletnej infrastruktury do przetwarzania gazu ziemnego – usuwania związków siarki i dwutlenku węgla.

Kable quick disconnect i zdalne moduły I/O

Enerflex zdecydował się na użycie systemu okablowania do szybkiego łączenia i rozłączania firmy TURCK, przeznaczonego do pracy w strefie zagrożenia wybuchem oraz zdalnego systemu modułów I/O BL20. BL20 jest efektywnym, ekonomicznym i łatwym do konfiguracji systemem zdalnych modułów do obsługi sygnałów obiektowych, dedykowanym do pracy w strefach zagrożonych wybuchem. Enerflex wybrał urządzenia pracujące po protokole Ethernet/IP, który jest dopuszczony na całym świecie do używania w strefie 2.

Projekt zakładał obsługę dużej liczby sygnałów, przy jednoczesnej redukcji ilości kabli, a także przy wymaganym przez klienta 20% zapasie.

Kiedy okablowanie było gotowe, sterowniki PLC zaprogramowano i dokonano odbioru w fabryce Enerfex, cała instalacja została rozebrana na mniejsze sekcje, w celu przetransportowania. Oznaczało to, że przewody zostały porozłączane z miejsc docelowych i zwinięte. Kiedy na miejscu, u klienta, cała konstrukcja została złożona na nowo przez lokalnych techników, proces testowania sygnałów przebiegł bardzo szybko, przede wszystkim dzięki kluczowanym modułom łączeniowym. Takie łączniki zapewniają montaż bez błędów, czyli dalsze oszczędności.
